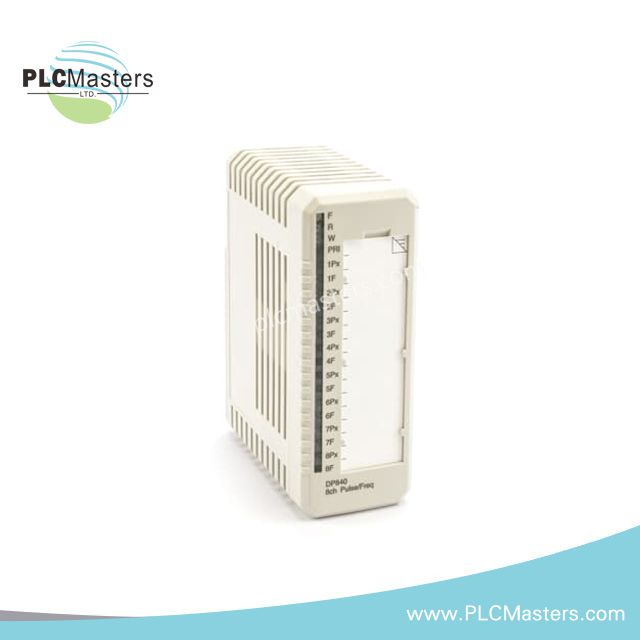

ABB DP840 3BSE028926R1 وحدة عداد النبض

ملخص

تحتوي وحدة عداد النبض DP840 على 8 قنوات مستقلة. تدعم كل قناة قياس عدد النبضات أو التردد (السرعة) ، بحد أقصى 20 كيلو هرتز. يمكن أيضًا قراءة المدخلات كإشارات إدخال رقمية (DI). تتميز كل قناة بفلتر إدخال قابل للتكوين. تقوم الوحدة بإجراء تشخيصات ذاتية دورية، بما في ذلك تشخيصات متقدمة للتطبيقات الفردية أو المكررة. تدعم واجهات NAMUR و 12 فولت و 24 فولت.

معلومات عامة

• رقم المقالة: 3BSE028926R1
• النوع: عداد النبض
• مواصفات الإشارة: 24 فولت تيار مستمر (19.2 - 32 فولت تيار مستمر)
• عدد القنوات: 8
• هارت : لا
• SOE : لا
• التكرار : نعم
• سلامة عالية : لا
• السلامة الجوهرية : لا
• علم الميكانيكا: S800

البيانات التفصيلية

• العزل: معزول بشكل جماعي عن الأرض
• خطأ :
  • أقصى خطأ نسبي (4):
    • PRIT = 10 مللي ثانية: 300 جزء في المليون
    • PRIT = 20 مللي ثانية: 150 جزء في المليون
    • PRIT = 50 مللي ثانية: 60 جزء في المليون
    • PRIT = 100 مللي ثانية: 30 جزء في المليون
  • أقصى خطأ في مذبذب الكريستال: 120 جزء في المليون + 5 جزء في المليون/سنة
  • الخطأ المطلق الأقصى = الخطأ النسبي + خطأ المذبذب (PRIT = 10 مللي ثانية، العمر < 16 سنة): 500 جزء في المليون (0.05%)
• تحديد التيار: طاقة مستشعر محدودة التيار مدمجة
• الحد الأقصى لطول كابل الحقل: 200 متر (218 ياردة)
• جهد العزل المقدر: 50 فولت
• جهد اختبار العزل الكهربائي: 500 فولت تيار متردد
• فقد الطاقة: 4 واط
• الاستهلاك الحالي :
  • ناقل الوحدة +5 فولت: 115 مللي أمبير
  • +24 فولت خارجي: NAMUR = 56 + 0.5 × الحمل الخارجي (ملي أمبير)، 12 فولت = 89 + 0.7 × الحمل الخارجي (ملي أمبير)، 24 فولت = 97 + الحمل الخارجي (ملي أمبير)

التشخيص

• مصابيح LED الأمامية :
  • F(ault) - عطل R(un) - تشغيل W(arning) - تحذير P(rimary) - أساسي
  • القناة 1-8: P(النبض) و F(الخطأ)
• الإشراف :
  • جهد العملية
  • الإشراف الحلقي
• دلالة الحالة:
  • خطأ في الوحدة
  • تحذير الوحدة
  • خطأ في القناة

البيئة وإصدار الشهادات

• علامة CE : نعم
• السلامة الكهربائية:
  • إن 61010-1، يو إل 61010-1، إن 61010-2-201، يو إل 61010-2-201
• الموقع الخطير :
  • C1 Div 2 cULus، C1 Zone 2 cULus، ATEX Zone 2
• شهادة بحرية:
  • BV، DNV، LR
• درجة حرارة :
  • التشغيل: من 0 إلى +55 °م (+32 إلى +131 °ف)، تم إصدار الموافقات من +5 إلى +55 °م
  • التخزين: من -40 إلى +70 درجة مئوية (من -40 إلى +158 درجة فهرنهايت)
• درجة التلوث: الدرجة 2، IEC 60664-1
• الحماية من التآكل: ISA-S71.04: G3
• الرطوبة النسبية: من 5 إلى 95%، غير متكثفة
• أقصى درجة حرارة محيطة:
  • 55 °م (131 °ف) للتثبيت العمودي
  • 40 درجة مئوية (104 درجة فهرنهايت) لوحدة MTU المدمجة
• فئة الحماية: IP20 (IEC 60529)
• ظروف التشغيل الميكانيكية: IEC/EN 61131-2
• EMC:
  • EN 61000-6-4 وEN 61000-6-2
• فئات الجهد الزائد: IEC/EN 60664-1، EN 50178
• فئة المعدات: الفئة الأولى (IEC 61140)، محمية بالأرض
• الامتثال لحظر المواد الخطرة (RoHS): DIRECTIVE/2011/65/EU (EN 50581:2012)
• الامتثال لمخلفات المعدات الكهربائية والإلكترونية: DIRECTIVE/2012/19/EU

التوافق

• استخدم مع MTU: TU810، TU812، TU814، TU818، TU830، TU833، TU842، TU843، TU844، TU845، TU852، TU854
• رمز الإدخال: CF

أبعاد

• العرض : 45 ملم (1.77 بوصة)
• العمق: 102 ملم (4.01 بوصات)، 111 ملم (4.37 بوصات) بما في ذلك الموصل
• الارتفاع : 119 ملم (4.7 بوصة)
• الوزن : 0.15 كجم (0.33 رطل)
