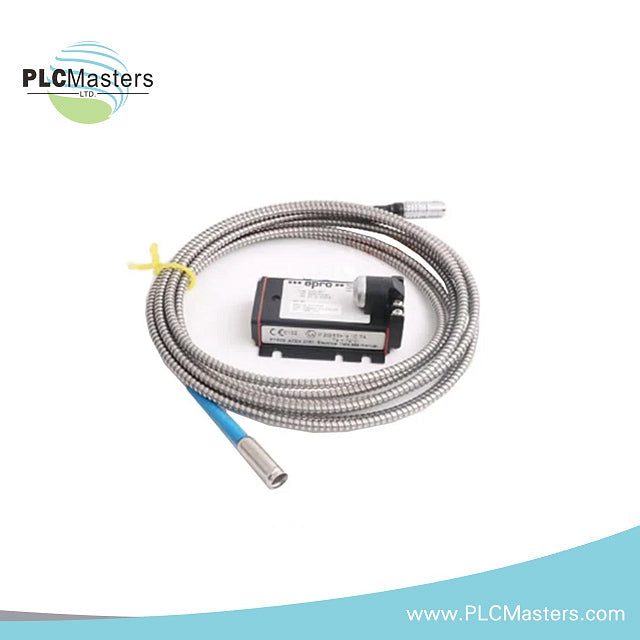

مستشعر إيدي الحالي Epro PR6424/013-130+CON021 مع محول الإشارة

PR6424/013-130 نظرة عامة

جهاز Epro PR6424/013-130 هو مستشعر تيار دوامي عالي الدقة مصمم لقياس الإزاحة والموقع والاهتزاز في الآلات الصناعية بدون تلامس.

PR6424/013-130 المواصفات الفنية

• المصنع: إيبرو (إيمرسون)

• رقم المنتج.: بى ار 6424/013-130

• نوع المنتج: مستشعر تيار إيدي

• نطاق القياس: 0-10 mm

• الدقة: ±1% من النطاق الكامل

• الدقة: 1 ميكرومتر

• نطاق التردد: 0 إلى 10 كيلو هرتز

• نطاق درجة حرارة التشغيل: -40°C إلى +125°C (-40°F إلى +257°F)

• مقاومة الصدمات: 20 ج، 11 مللي ثانية

• مقاومة الاهتزاز: 10 جرام، 10-500 هرتز

• مادة الهيكل: الفولاذ المقاوم للصدأ

• فئة الحماية: IP67

• طول الكابل: 1 متر قياسي (أطوال مخصصة متاحة)

• الموصل: M12

نظرة عامة على CON021

محول إشارة CON021 من نوع إيدي هو مصمم للعمل بسلاسة مع PR6424 وأجهزة الاستشعار ذات الصلة الأخرى. يقوم بتحويل الإشارة التناظرية من المستشعر إلى تنسيق مناسب لجمع البيانات وتحليلها.

CON021 المواصفات الفنية

• أداء ديناميكي:

  • نطاق التردد (-3 ديسيبل): من 0 إلى 20000 هرتز

  • زمن الارتفاع: <15 ميكروثانية

  • مصمم لـ: PR6422، PR6423، PR6424، PR6425، PR6426، PR 6453

  • استخدام النطاق الممتد: CON021/91x-xxx

  • PR6425 يتطلب دائمًا محول النطاق الممتد

• البيئية:

  • نطاق درجة حرارة التشغيل: -30°C إلى +100°C (-22°F إلى +212°F)

  • الصدمات والاهتزاز: 5 ج @ 60 هرتز @ 25°م (77°ف)

  • فئة الحماية: IP20

• الطاقة والكهرباء:

  • نطاق جهد الإمداد:
    • -23 فولت إلى -32 فولت (نطاق الإخراج -4 فولت إلى -20 فولت)
    • -21 فولت إلى -32 فولت (نطاق الإخراج -2 فولت إلى -18 فولت)

• بدني:

  • مادة الهيكل: LMgSi 0.5 F22

  • الوزن: ~120 جرامًا (4.24 أونصة)

  • التركيب: 4 براغي M5x20 (متضمنة عند التسليم)

  • روابط:

    • محول الطاقة ذاتي القفل Lemo-Plug
    • نوع طرف برغي الإمداد/الإخراج (حد أقصى 1.5 مم²، أكمام طرف السلك)
