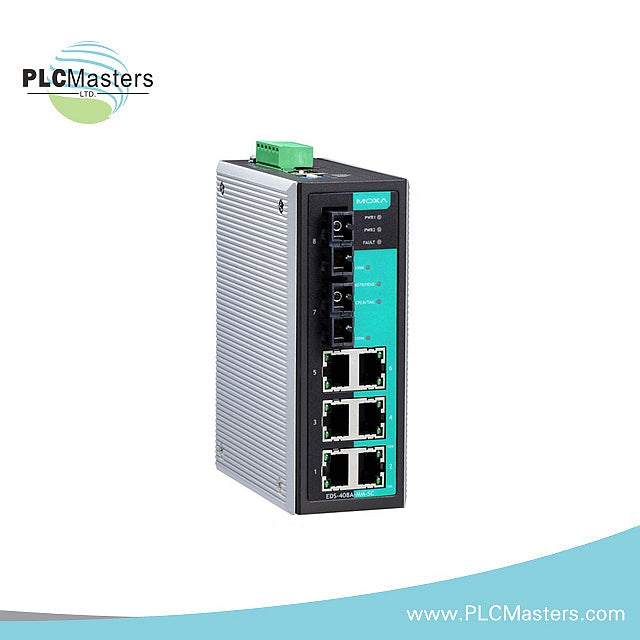

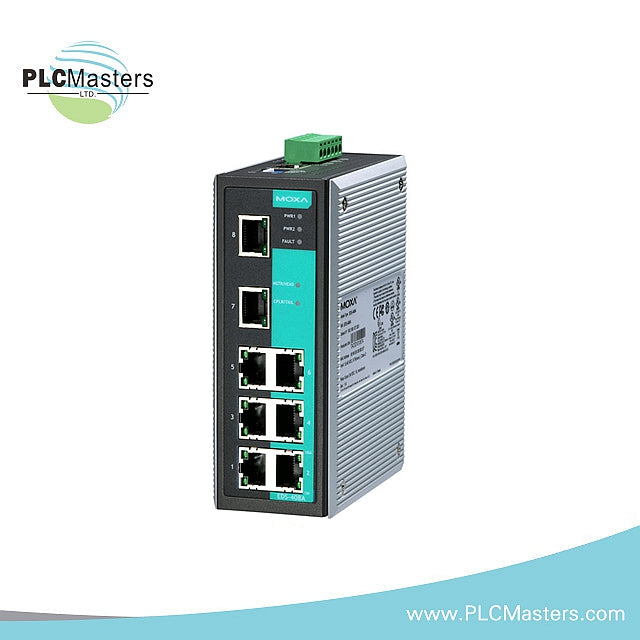

موكسا EDS-408A-MM-SC مفتاح إيثرنت مُدار

ملخص

مفتاح MOXA EDS-408A-MM-SC المدارة هو مفتاح مدارة من المستوى المبدئي مصمم لشبكات صناعية قوية. مع مزيجه من منافذ 10/100BaseT(X) و 100BaseFX متعددة الأوضاع، يدعم هذا المفتاح الاتصال المتنوع ونقل البيانات الموثوق في البيئات القاسية. نطاق درجة حرارة التشغيل الواسع يجعله مناسبًا للتطبيقات المت demanding.

المواصفات الفنية

واجهة إيثرنت:

• 10/100BaseT(X) المنافذ: 6 (موصل RJ45)
  • سرعة التفاوض التلقائي
  • وضع دوبلكس كامل/نصف مزدوج
  • اتصال تلقائي MDI/MDI-X
• 100BaseFX Ports: 2 (موصل SC متعدد الأوضاع)

المعايير:

• IEEE 802.3 لـ 10BaseT
• IEEE 802.3u لـ 100BaseT(X) و100BaseFX
• IEEE 802.3x للتحكم في التدفق
• IEEE 802.1D-2004 لبروتوكول الشجرة الممتدة
• IEEE 802.1p لفئة الخدمة
• IEEE 802.1Q لتوسيم VLAN
• IEEE 802.1w لبروتوكول الشجرة السريعة

مميزات برنامج Ethernet:

• تصفية: 802.1Q VLAN، GMRP، GVRP، IGMP v1/v2، VLAN المعتمدة على المنفذ
• البروتوكولات الصناعية: EtherNet/IP، Modbus TCP
• الإدارة: التحكم في تدفق الضغط الخلفي، BOOTP، خيار DHCP 66/67/82، خادم/عميل DHCP، التحكم في التدفق، IPv4/IPv6، LLDP، مرآة المنفذ، RARP، RMON، SMTP، SNMP (v1/v2c/v3)، Syslog، Telnet، TFTP، MIB (Bridge MIB، Ethernet-like MIB، MIB-II، P-BRIDGE MIB، مجموعات RMON MIB 1، 2، 3، 9، RSTP MIB)
• بروتوكولات التكرار: RSTP، STP، Turbo Chain، Turbo Ring v1/v2
• إدارة الوقت: خادم/عميل NTP، SNTP

خصائص التبديل:

• مجموعات IGMP: 256
• حجم جدول MAC: 8 ك
• الحد الأقصى لعدد شبكات VLAN: 64
• حجم ذاكرة الحزمة: 1 ميغابت
• طوابير الأولوية: 4
• نطاق معرف VLAN: VID 1 إلى 4094

الواجهة التسلسلية:

• منفذ الكونسول: RS-232 (TxD، RxD، GND)، 10-pin RJ45 (115200، n، 8، 1)
• تكوين مفتاح DIP: واجهة Ethernet (Turbo Ring، ماستر، موصل، احتياطي)

واجهة الإدخال/الإخراج:

• قنوات الاتصال بالإنذار: مخرج التتابع بسعة حمل تيار 1 أ @ 24 فولت تيار مستمر

معلمات الطاقة:

• الاتصال: كتلة طرفية واحدة قابلة للإزالة مكونة من 6 جهات اتصال
• جهد الإدخال: 12/24/48 فولت تيار مستمر (مدخلان مزدوجان احتياطيان)
• جهد التشغيل: 9.6 إلى 60 فولت تيار مستمر
• التيار المدخل: 0.61 @ 12 فولت مستمر، 0.3 @ 24 فولت مستمر، 0.16 @ 48 فولت مستمر
• الحماية من التيار الزائد: مدعومة
• حماية القطبية العكسية: مدعومة

الخصائص البدنية:

• السكن: معدن
• تصنيف IP: IP30
• الأبعاد: 53.6 × 135 × 105 ملم (2.11 × 5.31 × 4.13 بوصة)
• الوزن: 650 جرام (1.44 رطل)
• التثبيت: تركيب سكة DIN، التثبيت على الحائط (مع مجموعة اختيارية)

الحدود البيئية:

• درجة حرارة التشغيل: -10 إلى 60 درجة مئوية (14 إلى 140 درجة فهرنهايت)
• درجة حرارة التخزين: -40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)
• الرطوبة النسبية المحيطة: من 5 إلى 95% (بدون تكاثف)

المعايير والشهادات:

• السلامة: UL 508
• EMC: EN 55032/35
• EMI: CISPR 32، FCC الجزء 15B الفئة A
• EMS: IEC 61000-4-2 ESD: الاتصال: 6 كيلوفولت; الهواء: 8 كيلوفولت، IEC 61000-4-3 RS: 80 ميغاهرتز إلى 1 غيغاهرتز: 10 فولت/متر، IEC 61000-4-4 EFT: الطاقة: 2 كيلوفولت; الإشارة: 2 كيلوفولت، IEC 61000-4-5 Surge: الطاقة: 2 كيلوفولت; الإشارة: 2 كيلوفولت، IEC 61000-4-6 CS: 10 فولت، IEC 61000-4-8 PFMF
• المواقع الخطرة: ATEX الفئة الأولى القسم 2، IECEx
• السكك الحديدية: EN 50121-4
• تحكم المرور: NEMA TS2
• الاهتزاز: IEC 60068-2-6
• الصدمة: IEC 60068-2-27
• السقوط الحر: IEC 60068-2-31
• البحرية: NK، DNV

متبف:

• الوقت: 1,253,072 ساعة
• المعايير: تل كورديا (بيلكور)، GB
