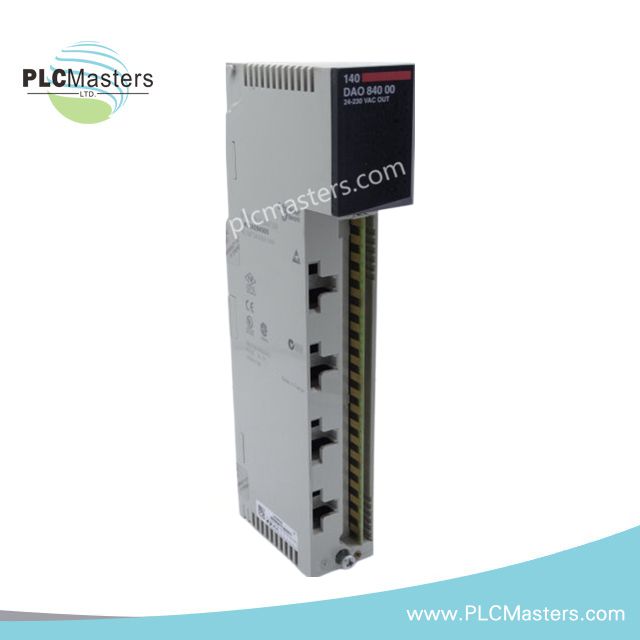

وحدة الإخراج المنفصلة Schneider 140DAO84000

ملخص

تُعتبر Schneider Electric 140DAO84000 وحدة إخراج منفصلة مصممة لمنصة الأتمتة Modicon Quantum. توفر 16 مخرجًا متناهي العزل، مما يسمح للمستخدمين بالتحكم في مختلف الأجهزة بفعالية في البيئات الصناعية. تم تصميم الوحدة لتقديم تحكم موثوق وفعال في الإخراج مع توفير تصميم قوي مناسب للتطبيقات الصناعية القاسية.

المواصفات الفنية

• رقم الموديل: 140DAO84000

• الشركة المصنعة: شنايدر إلكتريك

• سلسلة المنتجات: مودكون كوانتم

• نوع المنتج: وحدة إخراج متقطع AC

• رقم المخرجات المنفصلة: 16

• جهد الخرج: 20 إلى 253 فولت تيار متردد

• التيار الخارج:

• 3 أ rms (200-230 فولت لكل مخرج)

• 4 أ rms (24-115 فولت لكل مخرج)

• 16 أمبير لكل وحدة

• التيار المفاجئ:

• 10 أ لمدة 3 دورات لكل نقطة

• 20 أ لمدة دورتين لكل نقطة

• 30 أ لكل دورة لكل نقطة

• زمن الاستجابة: ≤ 0.5 مللي ثانية (من الحالة 0 إلى الحالة 1)، ≤ 0.5 مللي ثانية (من الحالة 1 إلى الحالة 0)

• فقدان الطاقة: 1.85 + (1.1 فولت × إجمالي تيار تحميل الوحدة)

• متطلبات التيار للحافلة : 350 مللي أمبير

• نطاق درجة حرارة التشغيل: من 0 درجة مئوية إلى 60 درجة مئوية

• نطاق درجة حرارة التخزين: -40 درجة مئوية إلى 85 درجة مئوية

• الوزن : 0.5 كجم

• تيار الفيوز: 5 أ

• نوع الحماية: حماية داخلية مع فلتر RC

• مؤشرات LED:

• 1 LED أخضر للاتصال بالحافلة

• 1 LED أحمر للكشف عن الأخطاء الخارجية

• 16 مصابيح LED خضراء لعرض حالة الإدخال

• المعايير: UL 508، CSA C22.2 رقم 142
