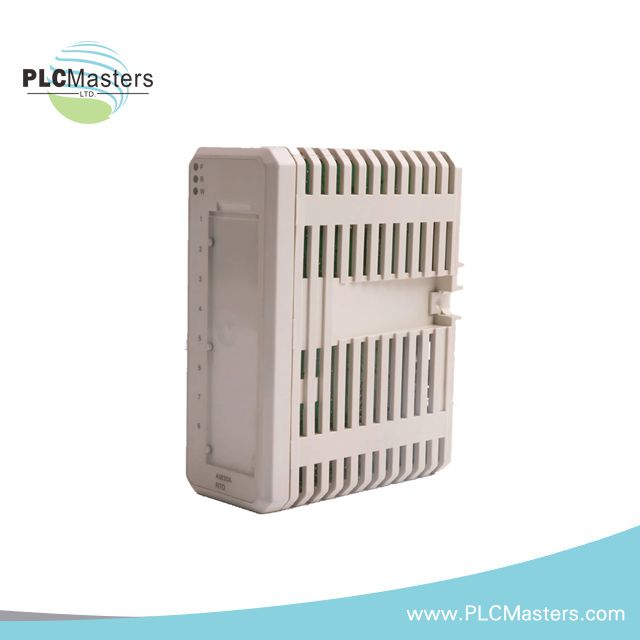

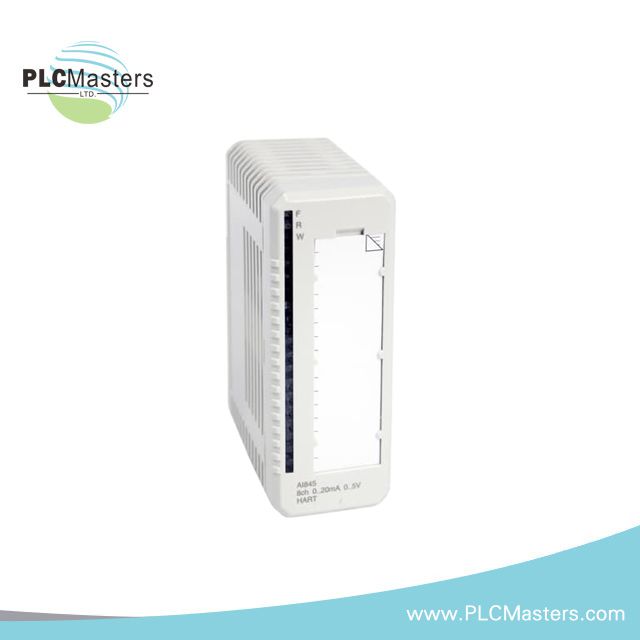

ماژول ورودی آنالوگ ABB AI845 3BSE023675R1

بررسی اجمالی

ماژول ورودی آنالوگ AI845 برای کاربردهای تکی یا افزونگی طراحی شده است. این ماژول دارای 8 کانال است که هر یک می‌تواند برای ورودی ولتاژ یا جریان پیکربندی شود، زمانی که با MTUهای خاص استفاده شود.

اطلاعات کلی:

• شماره مقاله: 3BSE023675R1
• نوع : ورودی آنالوگ
• مشخصات سیگنال:
  • 0..20 میلی آمپر، 4..20 میلی آمپر، 0..5 ولت، 1..5 ولت
• تعداد کانال ها: 8
• نوع سیگنال: تک قطبی تک انتهایی
• HART: بله
• افزونگی : بله
• ایمنی ذاتی : خیر
• مکانیک: S800

داده های تفصیلی:

• وضوح : 12 بیت
• امپدانس ورودی :
  • ۱۰ مگا اهم (ورودی ولتاژ)
  • 250 Ω (ورودی جریان)
• ایزوله: جداسازی گروهی از زمین
• دامنه کمتر/بیشتر:
  • 0 / +15٪ (0..20 میلی آمپر، 0..5 V)
  • -12.5٪ / +15٪ (4..20 میلی آمپر، 1..5 V)
• خطا : حداکثر 0.1٪
• انحراف دما: حداکثر 50 ppm/°C
• فیلتر ورودی (زمان صعود 0-90%): 290 میلی‌ثانیه
• زمان چرخه به‌روزرسانی: 10 میلی‌ثانیه
• محدود کننده جریان: قدرت فرستنده با محدودیت جریان داخلی
• حداکثر طول کابل میدانی: 600 متر (656 یارد)
• حداکثر ولتاژ ورودی (غیر مخرب): 11 ولت DC
• NMRR (50Hz, 60Hz): > 40 dB
• ولتاژ عایق نامی : 50 ولت
• ولتاژ آزمون دی الکتریک: 500 ولت AC
• اتلاف برق : 3.5 وات
• مصرف جاری (مدول‌باس +5V): 100 میلی‌آمپر
• مصرف جاری (مدول‌باس +24V): 50 میلی‌آمپر
• مصرف کنونی (خارجی +24V): حداکثر 265 میلی‌آمپر (22 میلی‌آمپر + جریان فرستنده * 1.32)

تشخیص:

• شاخص‌های LED جلو:
  • F(ault)، R(un)، W(arning)
• نظارت :
  • خطای ماژول (خواندن آنالوگ، ولتاژ مرجع، منبع تغذیه داخلی، چک‌سام، واچ‌داگ و خطای حافظه)
  • خطای کانال داخلی (فیلتر پایین گذر، چندراهه، خطای کانال آزمایش)
  • خطای کانال خارجی (ولتاژ پایین منبع تغذیه خارجی، قدرت فرستنده، خطای شنت خارجی)
• نشانگر وضعیت :
  • خطای ماژول، هشدار ماژول، خطای کانال

محیط زیست و گواهی:

• مارک CE : بله
• ایمنی الکتریکی: EN 61010-1، UL 61010-1، EN 61010-2-201، UL 61010-2-201
• مکان خطرناک: C1 Div 2 cULus، C1 Zone 2 cULus، ATEX Zone 2
• گواهینامه دریایی: BV, DNV, LR
• درجه حرارت :
  • عملکرد: ۰ تا +۵۵ درجه سانتی‌گراد (+۳۲ تا +۱۳۱ درجه فارنهایت)
  • ذخیره‌سازی: -۴۰ تا +۷۰ درجه سانتی‌گراد (-۴۰ تا +۱۵۸ درجه فارنهایت)
• درجه آلودگی: درجه ۲ (IEC 60664-1)
• محافظت در برابر خوردگی: ISA-S71.04: G3
• رطوبت نسبی: 5 تا 95٪، غیر متراکم
• کلاس حفاظتی: IP20 (IEC 60529)
• EMC : EN 61000-6-4، EN 61000-6-2
• انطباق با RoHS: DIRECTIVE/2011/65/EU (EN 50581:2012)
• انطباق با WEEE: DIRECTIVE/2012/19/EU

مشخصات مکانیکی:

• ابعاد :
  • عرض: 45 میلی متر (1.77 اینچ)
  • عمق: 102 میلی متر (4.01 اینچ)، 111 میلی متر (4.37 اینچ) با کانکتور
  • ارتفاع: 119 میلی متر (4.7 اینچ)
• وزن: 0.23 کیلوگرم (0.51 پوند)

سازگاری:

• استفاده با MTU:
  • TU810، TU812، TU814، TU818، TU830، TU833، TU835، TU838، TU844، TU845، TU854
• کد کلید: CC
