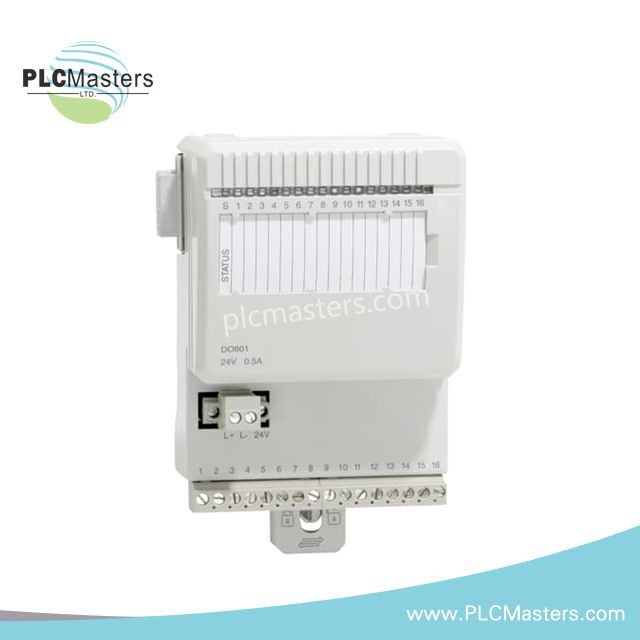

ABB DO801 3BSE020510R1 ماژول خروجی دیجیتال

اطلاعات عمومی

DO801 یک ماژول خروجی دیجیتال 16 کاناله با ولتاژ 24 ولت برای سیستم I/O S800 است. این ماژول در محدوده ولتاژ 10 تا 30 ولت کار می‌کند و حداکثر جریان خروجی پیوسته آن 0.5 آمپر است. این ماژول از حفاظت در برابر اتصال کوتاه، ولتاژ بیش از حد و دما بیش از حد برخوردار است. تمامی خروجی‌ها در یک بخش ایزوله گروه‌بندی شده‌اند. هر کانال خروجی دارای یک درایور سمت بالا، حفاظت EMC، سرکوب بار القایی، LED نشان‌دهنده وضعیت خروجی و مانع ایزولاسیون نوری است.

• شماره مقاله: 3BSE020510R1

• نوع: خروجی دیجیتال

• مشخصات سیگنال: ۲۴ ولت DC (۱۲ - ۳۲ ولت DC)، ۰.۵ آمپر

• تعداد کانال ها: 16

• نوع سیگنال: تأمین جریان، محدود کردن جریان

• هارت: نه

• SOE: خیر

• اضافه کاری: خیر

• یکپارچگی بالا: خیر

• ایمنی ذاتی: خیر

• مکانیک: S800L

داده های تفصیلی

• ایزولاسیون: به‌طور گروهی از زمین ایزوله شده است

• بار خروجی: < 0.4 Ω

• محدود کننده جریان: خروجی محدود به جریان و مقاوم در برابر اتصال کوتاه

• حداکثر طول کابل میدانی: 600 متر (656 یارد)

• ولتاژ عایق نامی: 50 ولت

• ولتاژ آزمون دی الکتریک: 500 V AC

• تلفات توان: معمولی 2.1 وات

• مصرف جاری +5 ولت ماژول بوس: 80 میلی آمپر

• مصرف جاری +24 ولت ماژول باس: 0

• مصرف جاری +24 ولت خارجی: 0

• اندازه سیم پشتیبانی شده:

• جامد: 0.05-2.5 mm², 30-12 AWG

• سیم افشان: 0.05-1.5 mm², 30-12 AWG

• گشتاور پیشنهادی: 0.5-0.6 Nm

• طول لخت کردن: 6-7.5mm، 0.24-0.30 اینچ

تشخیص

• ال ای دی های جلو:

• S(tatus)، وضعیت کانال ۱-۱۶

• وضعیت نشانگر نظارت:

• خطای ماژول، هشدار ماژول، خطای کانال

محیط و گواهینامه

• علامت CE: بله

• ایمنی برق:

• EN 61010-1، UL 61010-1، EN 61010-2-201، UL 61010-2-201

• مکان خطرناک:

• C1 Div 2 cULus، C1 Zone 2 cULus، ATEX Zone 2

• گواهینامه دریایی:

• ABS، BV، DNV، LR

• محدوده دما:

• عملکرد: ۰ تا +۵۵ °C (+۳۲ تا +۱۳۱ °F)

• ذخیره‌سازی: -40 تا +70 °C (-40 تا +158 °F)

• درجه آلودگی: درجه ۲، IEC 60664-1

• حفاظت در برابر خوردگی: ISA-S71.04: G3

• رطوبت نسبی: ۵ تا ۹۵ ٪، بدون میعان

• حداکثر دمای محیط: 55 °C (131 °F)، برای نصب عمودی 40 °C (104 °F)

• کلاس حفاظت: IP20, IEC 60529

• شرایط عملیاتی مکانیکی: IEC/EN 61131-2

• EMC: EN 61000-6-4, EN 61000-6-2

• دسته‌بندی‌های ولتاژ اضافی: IEC/EN 60664-1, EN 50178

• کلاس تجهیزات: کلاس I، IEC 61140 (محافظت شده در برابر زمین)

• مطابقت با RoHS: DIRECTIVE/2011/65/EU (EN 50581:2012)

• رعایت WEEE: DIRECTIVE/2012/19/EU

ابعاد

• عرض: 86.1 mm (3.4”)

• عمق: 58.5 میلی‌متر (2.3”)

• ارتفاع: ۱۱۰ میلی‌متر (۴.۳۳”)

• وزن: 0.24 کیلوگرم (0.53 پوند)
