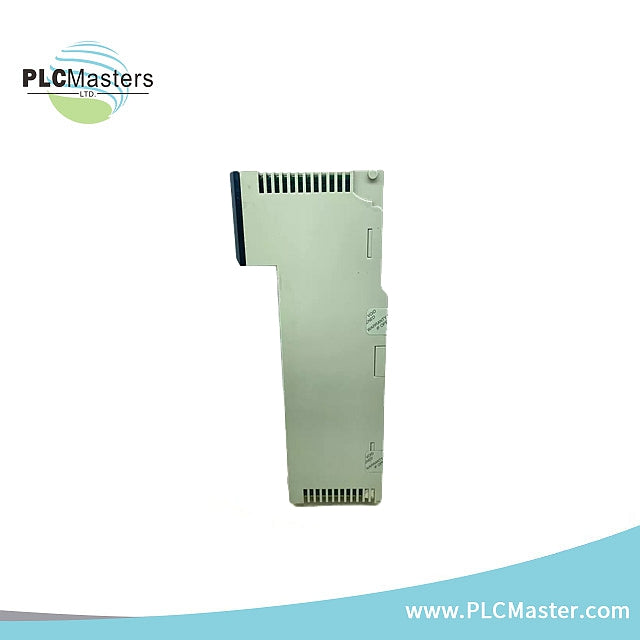

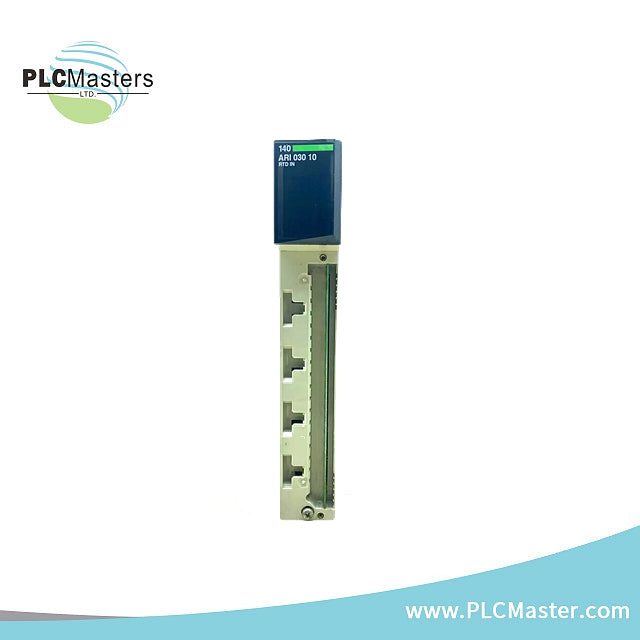

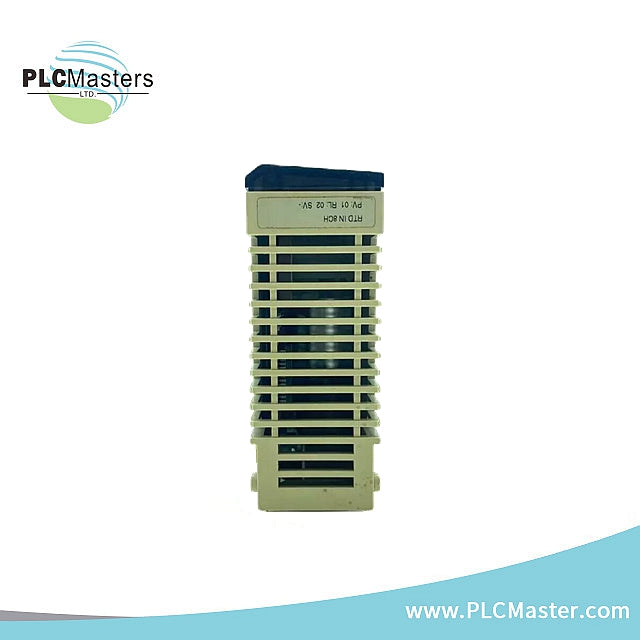

ماژول ورودی آنالوگ Schneider 140ARI03010

بررسی اجمالی

• 8 کانال ورودی آنالوگ
• بخشی از پلت فرم اتوماسیون کوانتومی Modicon
• دقت و قابلیت اطمینان بالا

مشخصات فنی

اصلی

• محدوده محصول: پلت فرم اتوماسیون کوانتومی Modicon
• نوع محصول یا مؤلفه: ماژول ورودی آنالوگ
• عدد ورودی آنالوگ: 8
• نوع ورودی: تفاضلی

مکمل

• آدرس نیاز: 9 کلمه ورودی
• نوع ورودی آنالوگ:
  • پروب دما - ۱۰۰...۴۵۰ °C: Pt 100, Pt 200, Pt 500, Pt 1000
  • پروب دما - ۲۰۰...۸۵۰ °C: Pt 100, Pt 200, Pt 500, Pt 1000
  • پروب دما - ۶۰...۱۸۰ °C: Ni 100, Ni 200, Ni 500, Ni 1000
  • پروب دما: ۰.۵ میلی آمپر Ni 100، Ni 200، Ni 500، Ni 1000
  • پروب دما: ۲.۵ میلی آمپر Pt 100، Pt 200، Ni 100، Ni 200
• رزولوشن ورودی آنالوگ: 13 بیت
• امپدانس ورودی: >= 10 مگا اهم
• خطای دقت مطلق: 0.1 °C
• خطای خطی: +/- 0.01 % مقیاس کامل، +/- 0.5 °C
• دریفت دقت بر اساس دما:
  • +/- 0.5 درجه سانتی گراد در 77 درجه فارنهایت (25 درجه سانتی گراد)
  • +/- 0.9 درجه سانتی گراد در 32…140 درجه فارنهایت (0…60 درجه سانتی گراد)
• جداسازی:
  • بین کانال‌ها و اتوبوس: ۱۷۸۰ ولت AC ۴۷...۶۳ هرتز ۶۰ ثانیه، ۲۵۰۰ ولت DC ۶۰ ثانیه
  • بین کانال: 300 Vrms AC
• زمان به روز رسانی:
  • 1200 میلی‌ثانیه (3 سیم)
  • 640 میلی‌ثانیه (2 سیم/4 سیم)
• نوع خطا: سیم شکسته
• مقیاس اوورتک: N/A
• علامت گذاری: CE
• سیگنال دهی محلی:
  • ارتباط باس وجود دارد (فعال): ۱ LED سبز
  • خطای خارجی: ۱ LED قرمز
  • کانال روشن است: ۸ LED سبز
  • خطای کانال: 8 LED قرمز
• نیاز فعلی بوس: 200 میلی آمپر
• تلفات توان: ۱ وات
• قالب ماژول: استاندارد
• وزن خالص: 0.66 پوند (ایالات متحده) (0.3 کیلوگرم)

محیط

• استانداردها: UL 508, CSA C22.2 No 142
• گواهینامه‌های محصول: FM کلاس 1 تقسیم 2، CUL
• مقاومت در برابر تخلیه الکترواستاتیک:
  • 4 KV تماس IEC 801-2
  • 8 کیلو ولت در هوا IEC 801-2
• مقاومت در برابر میدان‌های الکترومغناطیسی: 9.14 V/m (10 V/m) 80…1000 MHz IEC 801-3
• دمای هوای محیط:
  • برای عملکرد: ۳۲…۱۴۰ °فارنهایت (۰…۶۰ °سلسیوس)
  • برای ذخیره‌سازی: -40…185 °F (-40…85 °C)
• رطوبت نسبی: ۹۵ % بدون میعان
• ارتفاع عملیاتی: <= 16404.2 فوت (5000 متر)
