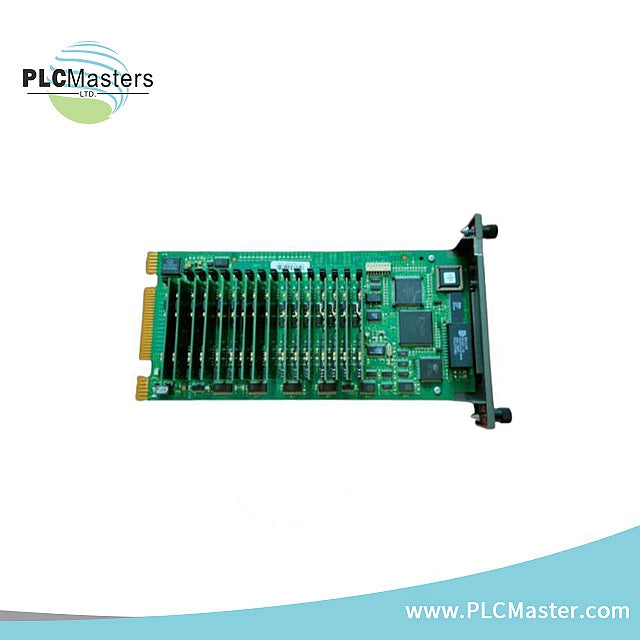

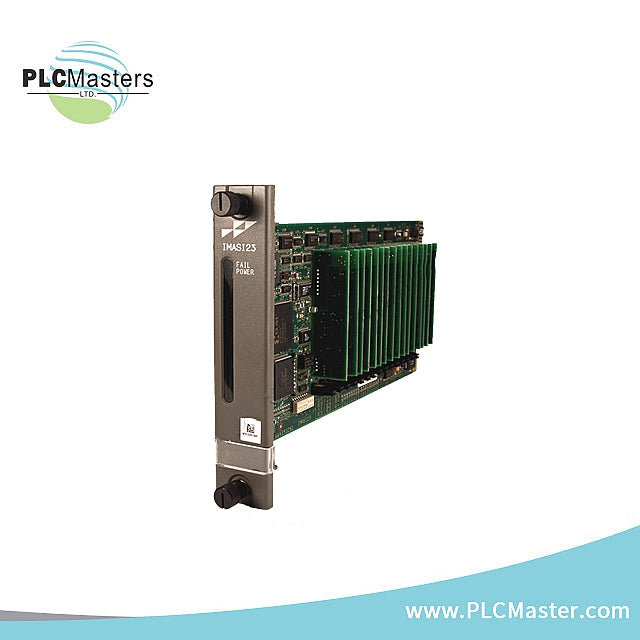

ABB IMASI23 Modul Input Analog

Ringkasan

• Modul input analog serbaguna yang dirancang untuk otomatisasi industri
• Menyediakan 16 saluran input analog yang dikonfigurasi secara independen
• Cocok untuk memantau termokopel, RTD, milivolt, dan pengukuran arus

Spesifikasi teknis

Persyaratan Daya

• Tegangan Pengoperasian: 5 VDC pada tipikal 500 mA, maksimum 750 mA
• Kategori Overvoltage (IEC 61010-1): I untuk sirkuit di atas 150V, II untuk sirkuit di bawah 150V

Saluran Masukan Analog

• Termokopel: Tipe B, E, J, K, L, N (14 AWG), N (28 AWG), R, S, T, U, tipe E Cina dan tipe S Cina
• Detektor Suhu Resistansi (RTD): 100 Ω platinum (Standar Laboratorium AS, Standar Industri AS, Standar Eropa), 120 Ω nikel, 10 Ω tembaga, 53 Ω tembaga Cina
• Millivolt: -100 mV hingga +100 mV, 0 hingga 100 mV
• Tegangan: 1 hingga 5 VDC, 0 hingga 5 VDC, 0 hingga 10 VDC, -10 VDC hingga +10 VDC, atau rentang yang ditentukan pengguna dalam -10 VDC dan +10 VDC
• Arus: 4 hingga 20 mA, sistem atau daya eksternal

Impedansi Masukan

• Saat ini: minimum 10 MΩ (mV, TC)
• Tegangan: minimum 100 kΩ (V, mA)

Resolusi A-ke-D

• Konversi: 24 bit
• Waktu: 180 msec untuk semua 16 saluran (setiap saluran memiliki konverter A/D khusus)

Ketepatan

• Saat ini: 0,02% dari rentang skala penuh
• Tegangan Tinggi: 0,04% dari rentang skala penuh
• Tegangan Level Rendah: 0,03% dari rentang skala penuh
• Resistansi: 0,05% dari rentang skala penuh
• Efek Suhu (0° hingga 70° C): ± 0,003% dari rentang skala penuh per derajat C maksimum

Efek Resistansi Kabel Penghubung Maksimum

• tegangan:
  • Tidak terkompensasi: 1 µV kesalahan per Ω resistansi kabel penghubung
  • Terkompensasi: 0,1 µV kesalahan per Ω resistansi kabel penghubung
• Perlawanan:
  • Tidak terkompensasi: 0,020 Ω kesalahan per Ω resistansi kawat penghubung
  • Terkompensasi: 0,008 Ω kesalahan per Ω resistansi kawat penghubung

Pengaturan Input (Waktu)

• 1,5 detik hingga dalam 1% setelah perubahan langkah skala penuh

Akurasi Referensi Persimpangan Dingin

• Suhu ± 0,5 derajat Celcius

Akurasi Linearization Suhu Perangkat Lunak

• Suhu ± 0,1 derajat Celcius

Isolasi Mode Umum

• Saluran ke Saluran dan Saluran ke Logika: 250 VDC/VRMS pada 60 Hz
• Penolakan (50-60 Hz):
  • Mode Normal: Minimal -80 dB
  • Mode Umum: Minimum -120 dB
• Tegangan Puncak atau Kontinu: ± 15 VDC maksimum mutlak

Kecocokan elektromagnetik

• Transien yang Dilakukan:
  • Pelepasan Listrik Statis (IEC 61000-4-2, EN 61000-4-2):
    • Kontak: ±6 kV
    • Udara: ±8 kV
  • Ketahanan Isolasi (100/500 VDC): 100 MΩ N/A
  • Dielectric VAC (45 - 65 Hz) atau VDC: 1.4 kV rms/1menit. atau 1.95 kV DC/1menit.
  • Tegangan Impuls (1.2/50 µS): ±2.55 kVp ±1 kVp
  • Lonjakan Tegangan/Arus (1.2/50 µS hingga 8/20 µS) (IEC 61000-4-5, EN 61000-4-5): ±2 kVP ±1 kVP
  • Ledakan Transien Cepat (IEC 61000-4-4, EN 61000-4-4): ±2 kVP N/A
  • Gelombang Osilasi Teredam, 0.1 MHz dan 1 MHz (IEC 61000-4-12, EN 61000-4-12): ±1 kVP ±0.5 kVP
  • Gelombang Cincin (IEC 61000-4-12, EN 61000-4-12): ±2 kVP ±1 kVP
