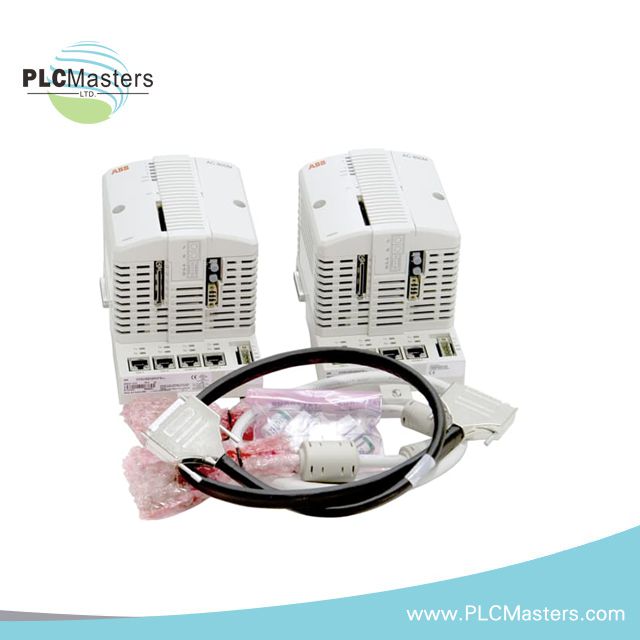

ABB PM866AK02 3BSE081637R1 Unit Proses Redundan

Informasi Umum

• Nomor artikel: 3BSE081637R1 (PM866AK02)
• Redundansi: Ya
• Integritas Tinggi : Tidak
• Frekuensi Jam : 133 MHz
• Kinerja (1000 operasi boolean): 0,09 ms
• Penyimpanan :
  • Jumlah: 64MB
  • RAM tersedia untuk aplikasi: 51.389 MB
  • Memori flash untuk penyimpanan: Ya

Data Terperinci

• Jenis prosesor: MPC866
• Peralihan waktu dalam konfigurasi redundan: Maks 10 ms
• Jumlah aplikasi per pengendali: 32
• Jumlah program per aplikasi: 64
• Jumlah diagram per aplikasi: 128
• Jumlah tugas per pengendali: 32
• Jumlah waktu siklus yang berbeda: 32
• Waktu siklus per program aplikasi: Turun menjadi 1 ms
• Flash PROM untuk penyimpanan firmware: 4 MB
• Pasokan daya: 24 V DC (19,2–30 V DC)
• Konsumsi daya +24 V typ/maks: 210 / 360 mA
• Dissipasi daya: 5.1 W (maks. 8.6 W)
• Status input pasokan daya redundan: Ya
• Baterai cadangan bawaan: Lithium, 3.6 V
• Sinkronisasi jam: 1 ms antara pengontrol AC 800M melalui protokol CNCP
• Antrian acara di pengendali per klien OPC: Hingga 3000 acara
• Kecepatan transmisi AC 800M ke server OPC: 36-86 peristiwa/detik, 113-143 pesan data/detik
• Modul komunikasi di bus CEX: 12
• Arus suplai pada bus CEX: Maks 2,4 A
• Kluster I/O di Modulebus dengan CPU non-redundan: 1 listrik + 7 optik
• I/O cluster di Modulebus dengan CPU redundan: 0 listrik + 7 optik
• Kapasitas I/O di Modulebus: Maks 96 (PM866 tunggal) atau 84 (PM866 redundan) modul I/O
• Kecepatan pemindaian Modulebus: 0 - 100 ms (tergantung pada jumlah modul I/O)
• Arus suplai pada Modulbus Elektrik:
  • 24 V : maks 1,0 A
  • 5 V : maks 1,5 A
• saluran Ethernet: 2
• Antarmuka Ethernet: Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, betina (8-kutub)
• Protokol Jaringan Kontrol: MMS (Layanan Pesan Manufaktur) dan IAC (Komunikasi Antar Aplikasi)
• Jaringan Backbone Kontrol yang Direkomendasikan: Ethernet switch 100 Mbit/s
• Stabilitas jam real-time: 100 ppm (sekitar 1 jam/tahun)
• Antarmuka RS-232C: 2 (satu umum, 1 untuk alat servis)
  • COM3 (hanya non-redundan): RS-232C, 75-19.200 baud, RJ-45 betina (8-pole), tidak terisolasi opto, dukungan penuh RTS-CTS
  • COM4 (hanya non-redundan): RS-232C, 9.600 baud, RJ-45 betina (8-pole), opto-terisolasi, tanpa dukungan RTS-CTS

Kondisi Lingkungan & Sertifikasi

• Suhu Operasi: +5 hingga +55°C (+41 hingga +131°F)
• Suhu Penyimpanan: -40 hingga +70°C (-40 hingga +158°F)
• Perubahan suhu: 3°C/menit sesuai dengan IEC/EN 61131-2
• Derajat pencemaran: Derajat 2 menurut IEC/EN 61131-2
• Perlindungan korosi: Mematuhi G3 pada ISA 71.04
• Kelembaban relatif: 5 hingga 95 %, tanpa kondensasi
• Suara yang dipancarkan: < 55 dB (A)
• Getaran :
  • 10 < f < 50 Hz: 0,0375 mm amplitudo
  • 50 < f < 150 Hz: percepatan 0,5 g
  • 5 < f < 500 Hz: percepatan 0,2 g
• Tegangan Isolasi Tetapan: 500 V a.c.
• Tegangan uji dielektrik: 50 V
• Kelas perlindungan: IP20 sesuai dengan EN 60529, IEC 529
• Ketinggian: 2000 m menurut IEC/EN 61131-2
• Emisi & Imunitas: EN 61000-6-4, EN 61000-6-2
• Kondisi lingkungan: Industri
• Tanda CE : Ya
• Keselamatan Listrik: EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
• Lokasi berbahaya: UL 60079-15, cULus Kelas 1, Zona 2, AEx nA IIC T4, ExnA IIC T4Gc X
• ISA Secure certified: Ya
• Sertifikat maritim: DNV-GL (saat ini PM866: ABS, BV, DNV-GL, LR)
• Persetujuan TUV : Tidak
• Kepatuhan RoHS: EN 50581:2012
• Kepatuhan WEEE: DIRECTIVE/2012/19/EU

Ukuran

• Lebar : 119 mm (4,7 inci)
• Tinggi : 186 mm (7,3 inci)
• Kedalaman : 135 mm (5,3 inci)
• Berat (termasuk dasar):
  • K01: 1200 g (2,6 pon)
  • K02: 2700 g (5,95 pon)
