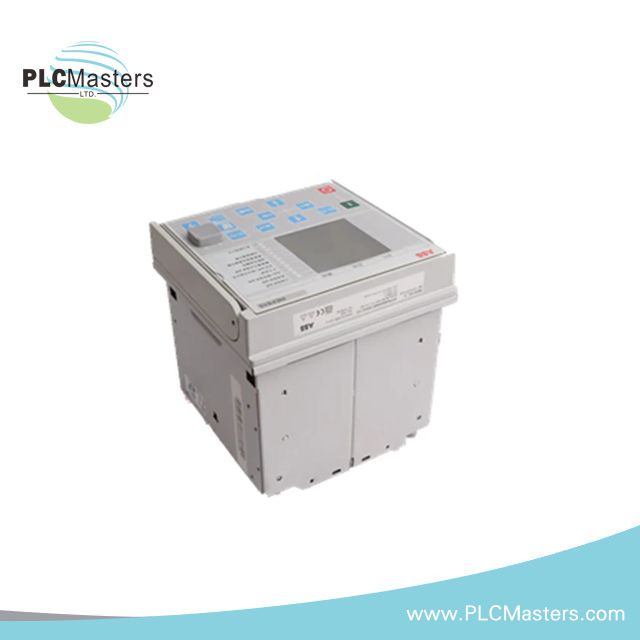

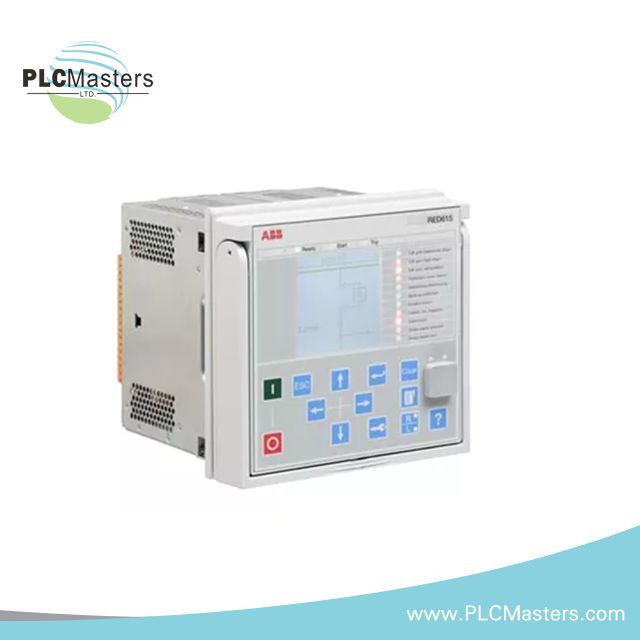

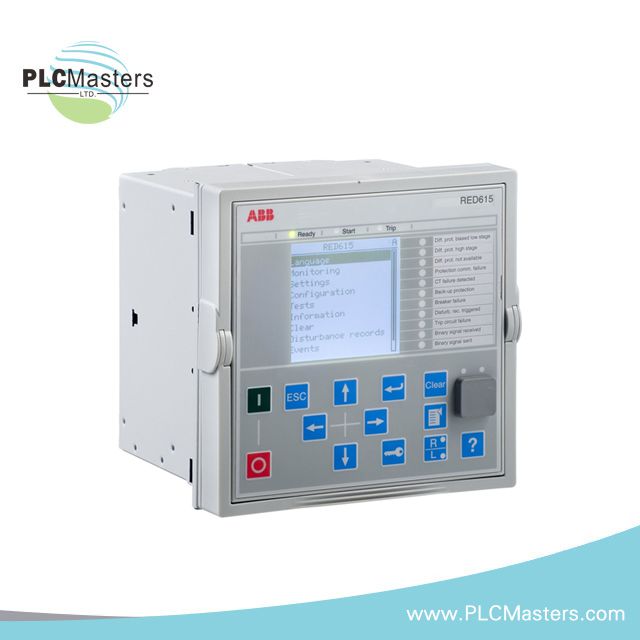

Relay Perlindungan dan Kontrol Diferensial Garis ABB RED615

Ringkasan

ABB RED615 adalah relay perlindungan dan kontrol diferensial dua ujung yang serbaguna. Ini menyediakan perlindungan, kontrol, pengukuran, dan pengawasan yang komprehensif untuk saluran overhead dan feeder kabel. Relay ini ideal untuk jaringan distribusi daya utilitas dan industri, termasuk jaringan radial, loop, dan mesh, dengan atau tanpa pembangkit listrik terdistribusi.

Spesifikasi teknis

Fitur Perlindungan

• Perlindungan Utama: Saluran overhead dan pengumpan kabel dalam jaringan distribusi.
• Perlindungan Cadangan: Perlindungan berbasis arus untuk cadangan jarak jauh (relay perlindungan hulu) dan cadangan lokal untuk perlindungan diferensial garis utama.
• Konfigurasi Standar:
  • Konfigurasi D dan E mencakup perlindungan arus lebih arah dan berbasis tegangan.
  • Dapat disesuaikan dengan jaringan netral terisolasi, terhubung ke tahanan, terkompensasi (terhubung ke impedansi), dan jaringan yang terhubung secara solid.

Protokol Komunikasi

• IEC 61850 (Edisi 2): Dukungan penuh untuk otomatisasi gardu modern.
• IEC 61850-9-2 LE: Komunikasi bus proses.
• Modbus®: Dukungan protokol terbuka.
• DNP3: Protokol komunikasi standar untuk otomatisasi gardu.

Kustomisasi dan Konfigurasi

• Signal Matrix dan PCM600: Memungkinkan kustomisasi yang mudah dari koneksi sinyal dan fungsi relay.
• Fungsi Logika: Buat fungsi logika multi-lapisan menggunakan timer, flip-flop, dan blok fungsi perlindungan untuk memenuhi kebutuhan spesifik pengguna.

Ukuran

• Lebar: Bingkai 177 mm, Kasus 164 mm
• Tinggi: Frame 177 mm (4U), Case 160 mm
• Kedalaman : 201 mm (153 + 48 mm)
• Berat :
  • Relai proteksi lengkap: 4,1 kg
  • Unit plug-in saja: 2,1 kg

Sumber Daya listrik

• Type 1: 100, 110, 120, 220, 240 V AC, 50/60 Hz
• Type 2: 24, 30, 48, 60 V DC; 48, 60, 110, 125, 220, 250 V DC
• Waktu Interupsi Maksimum: 50 ms pada tegangan nominal (Un)
• Variasi Tegangan Bantu :
  • AC: 38% hingga 110% dari tegangan nominal (38-264 V AC)
  • DC: 50% hingga 120% dari tegangan nominal (12-72 V DC untuk sistem 48 V DC; 38,4-300 V DC untuk sistem 220 V DC)

Konsumsi daya

• Daya DC:
  • Diam: <13,0 W
  • Maksimum: <18,0 W
• Daya AC:
  • Diam: <16,0 W
  • Maksimum: <21,0 W
• Ripple dalam Tegangan DC: Maksimum 15% pada 100 Hz.

Tipe Sekering

• Fuse: T4A/250 V
