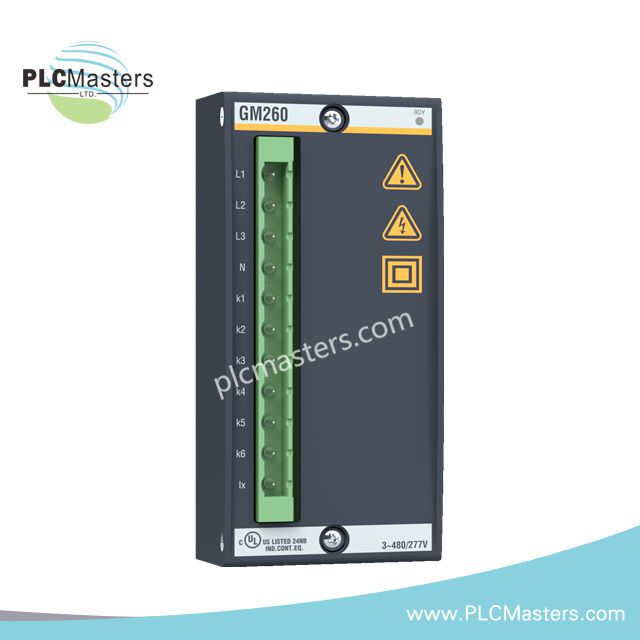

Modul Pengukuran Grid Bachmann GM260

Ringkasan

The Bachmann GM260 adalah Modul Pengukuran Grid yang dirancang untuk memberikan pengukuran yang cepat, andal, dan aman untuk jaringan listrik tiga fase. Ini ideal untuk pengukuran operasional pada mesin dan pemantauan energi di pabrik dan gedung.

Spesifikasi teknis

Nomor Model: GM260
Produsen: Bachmann
Jenis: Modul Pengukuran Grid

Kemampuan Pengukuran

The GM260 mengukur hal-hal berikut:

• Saat ini

• Tegangan

• Frekuensi

• Kekuatan

• Faktor kekuatan

• Sudut Fase

Pengukuran Tegangan

• Jumlah Masukan: 3

• Tegangan Nilai Maksimum:

• UL-L, RMS: 480 Vrms

• UL-N, RMS: 277 Vrms

• Rentang Pengukuran Tegangan:

• UL-L, RMS: 70 hingga 625 Vrms

• UL-N, RMS: 36 hingga 361 Vrms

• Akurasi: ≤ ±0,1%

• Beban Berlebih Terus Menerus:

• UL-L, RMS: 680 Vrms

• UL-N, RMS: 390 Vrms

• Beban berlebih jangka pendek:

• UL-L, RMS: 1039 Vrms

• UL-N, RMS: 600 Vrms

• Impedansi Masukan: 2 MΩ

Pengukuran Saat Ini

• Jumlah Masukan: 6

• Akurasi: ≤ ±0,3%

• Arus Terukur Transformator Arus: 1 Arms

• Rentang Pengukuran Arus Saat Ini: 0,01 hingga 1,2 Arms

• Overload Berkelanjutan: 1.2 Lengan

• Overload Jangka Pendek: 20 Lengan

• Resistansi Ohmik yang Terlihat: 75 mVA

Pengukuran Frekuensi

• Frekuensi Terukur : 50/60 Hz

• Rentang Referensi: 45 hingga 65 Hz

• Akurasi: ≤ ±0.010 Hz

• Interval Pengukuran:

• 50Hz: 20ms

• 60 Hz: 16,67 ms

Pengukuran Daya

• Nilai Terukur: Daya aktif, reaktif, dan tampak per fase dan sebagai total

• Akurasi: ≤ ±0,4%

• Metode Perhitungan: DIN 40110-2

• Interval Pengukuran: Diperbarui pada setiap persilangan nol positif
