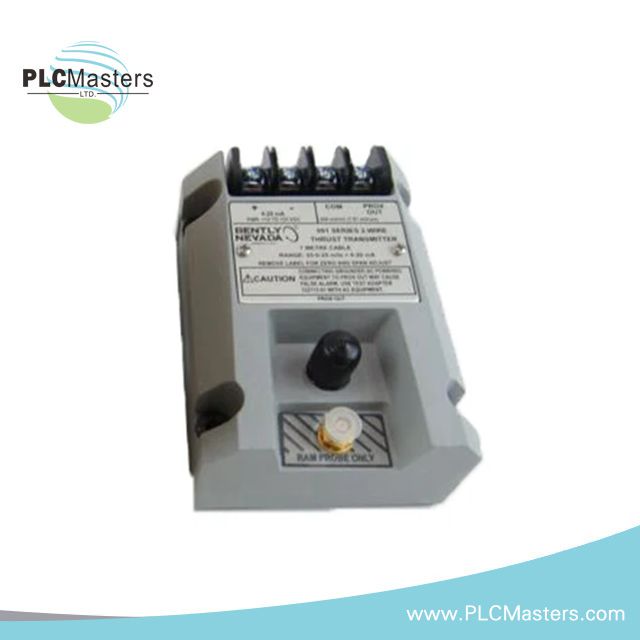

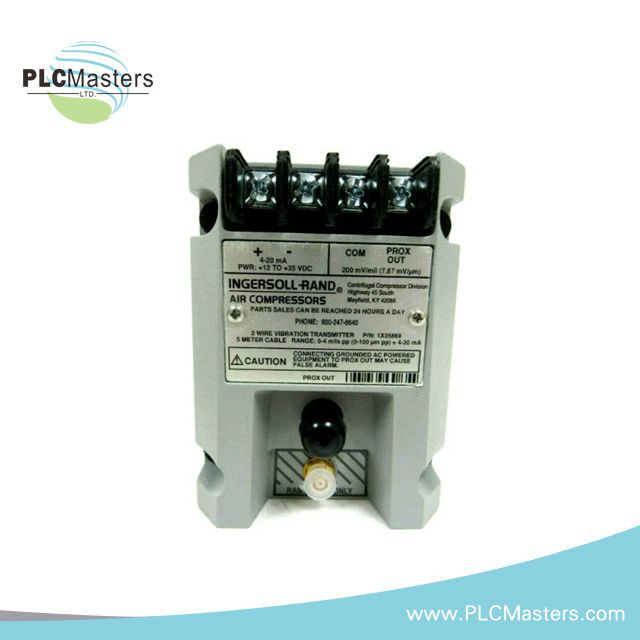

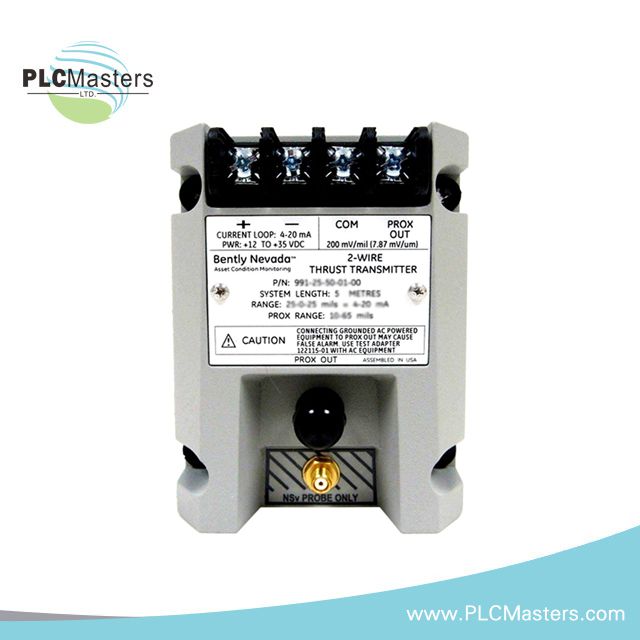

Bently Nevada 991-01-XX-01-00 Transmitter Getaran Dorong

Ringkasan

Bently Nevada 991-01-XX-01-00 Thrust Vibration Transmitter dirancang untuk memberikan sinyal proporsional 4 hingga 20 mA untuk perpindahan aksial (thrust) dalam sistem kontrol mesin. Perangkat ini ideal untuk OEM kompresor udara sentrifugal, pompa kecil, motor, dan kipas. Ini mengubah input dari 3300 NSv Proximity Probe menjadi sinyal standar 4-20 mA, yang dapat digunakan untuk perlindungan dan alarm mesin. Transmitter ini adalah perangkat 2-kawat, loop-powered, yang menawarkan kemudahan integrasi ke dalam sistem otomatisasi industri.

Spesifikasi teknis

Listrik

• Input: Menerima 1 3300 NSv Proximity Probe non-kontak dan kabel ekstensi.
• Persyaratan Daya: +12 hingga +35 Vdc input di terminal pemancar.
• Output Sinyal: 4 hingga 20 mA DC di seluruh rentang skala penuh yang ditentukan dalam konfigurasi 2-kawat.
• Akurasi: ±1,5% di seluruh rentang skala (tipikal). Akurasi dinilai dari sinyal INPUT TEST ke tegangan yang diukur di seluruh resistansi loop 250 Ω.
• Resistansi Loop Maksimum: 1.000 Ω, termasuk kabel, pada 35 Vdc.
• Pembatasan Arus: 23 mA (tipikal).
• Zero dan Span: Penyesuaian eksternal yang tidak saling berinteraksi untuk penyetelan halus.

Fitur Sinyal

• Tidak OK/Kegagalan Sinyal: Keluaran sinyal turun di bawah 3,6 mA dalam 100 µs setelah kondisi Tidak OK terjadi. Ini pulih dalam 0,1 detik setelah masalah teratasi.
• Output Sensor Proximitor: Kompatibel dengan peralatan uji portabel yang tidak terhubung ke tanah. Untuk peralatan uji yang terhubung ke tanah dan menggunakan daya AC, gunakan Adaptor Uji 122115-01 untuk isolasi.
• Impedansi Keluaran: 10 kΩ untuk beban 10 MΩ.
• Rentang Linier: 0,25 hingga 1,65 mm (10 hingga 65 mils) untuk Prox Out. Cocok untuk rentang linier loop arus 0,6-0,6 mm atau 25-0-25 mils.
• Faktor Skala Inkremental: 7.87 mV/µm (200 mV/mil) dengan ±6.5% kesalahan pertukaran tipikal.
• Stabilitas Suhu: Faktor skala inkremental tetap dalam ±10% dari 0°C hingga +70°C (+32°F hingga +158°F).

Lingkungan

• Suhu Operasi Pemancar: -35°C hingga +85°C (-31°F hingga +185°F).
• Suhu Penyimpanan: -51°C hingga +100°C (-60°F hingga +212°F).
• Suhu Operasi Probe: -52°C hingga +177°C (-62°F hingga +351°F).
• Ukuran Target Minimum: 9,5 mm (0,375 in) diameter.
