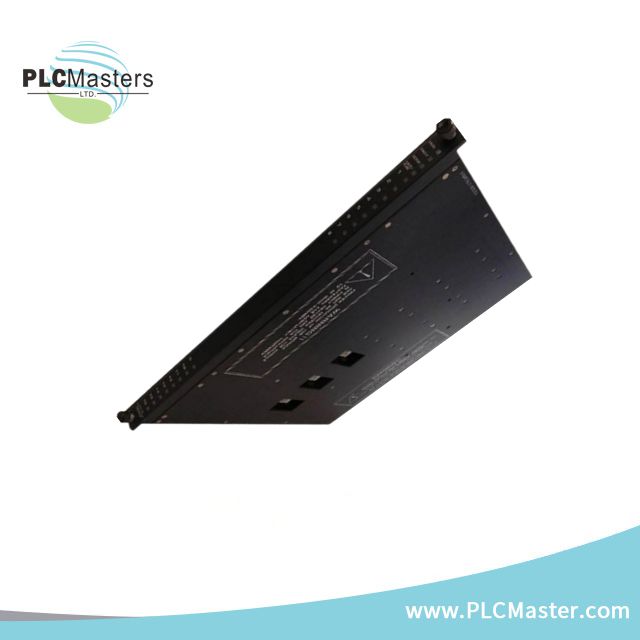

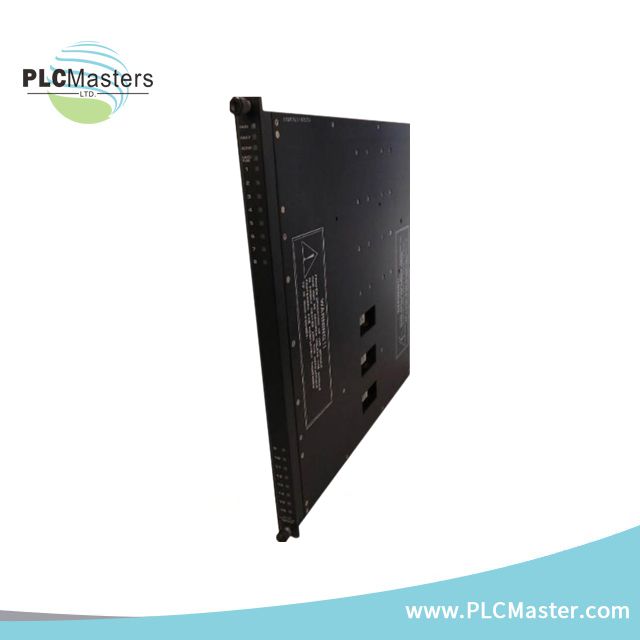

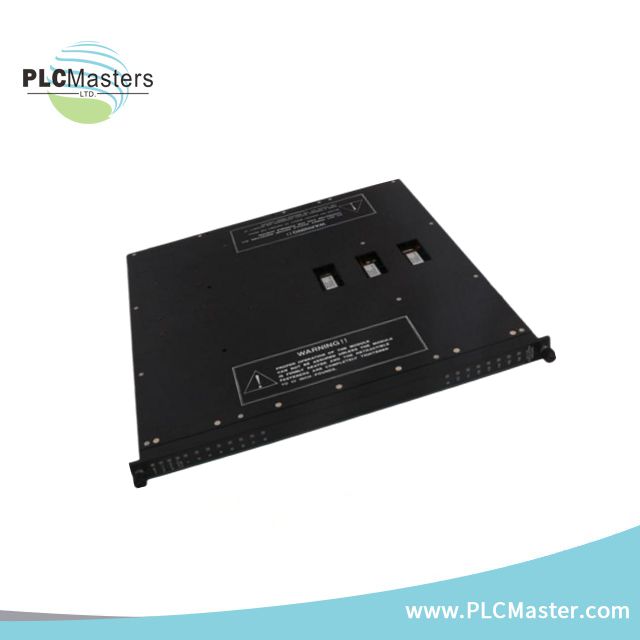

Modul Input Analog Terisolasi Triconex 3703E

Modul Input Analog Terisolasi Triconex 3703E adalah modul berkinerja tinggi yang dirancang untuk aplikasi industri, menawarkan pemrosesan sinyal analog yang andal dengan fitur isolasi. Berikut adalah rincian kunci produk ini:

Ikhtisar Produk:

• Brand/Pabrik: Invensys (Triconex)
• Nomor Bagian: 3703E
• Jenis Produk: Modul Input Analog Terisolasi
• Negara Asal: AS
• Berat: 3,2kg
• Dimensi: 49 cm (P) x 49 cm (L) x 6,8 cm (T)

Spesifikasi Utama:

• Masukan Tegangan:

  • Rentang: 0-5V atau 0-10V1, +6%
  • Mendukung rentang input tegangan rendah dan tinggi.

• Poin Terisolasi:

  • Ya, input sepenuhnya terisolasi, memastikan keselamatan dan perlindungan di lingkungan industri.

• Tingkat Pembaruan Masukan:

  • 50 ms, memberikan pembaruan cepat untuk pemrosesan waktu nyata.

• Resolusi:

  • 12 bit, menawarkan konversi analog-ke-digital yang tepat.

• Ketepatan:

  • Kurang dari 0,15% dari Rentang Skala Penuh (FSR) dari 0° hingga 60°C, memastikan pengukuran yang dapat diandalkan di seluruh suhu operasi.

• Resistansi Masukan (Beban):

  • 30 MΩ (DC), minimum.
  • Memastikan beban minimal pada sumber sinyal, berkontribusi pada integritas sinyal.

• Resistansi Pematian:

  • 30 MΩ (DC), minimum.

• Penolakan Mode Umum:

  • -90 dB @ 60Hz, minimum.
  • -100 dB @ DC, minimum.
  • Penolakan kebisingan yang sangat baik di lingkungan bising.

• Rentang Mode Umum:

  • +200V puncak, memberikan isolasi yang kuat terhadap puncak tegangan tinggi.

• Isolasi Kaki-ke-Kaki:

  • 20 kΩ, tipikal.

• Penolakan Mode Normal:

  • @ 8Hz: -3 dB
  • @ 60Hz: -17 dB
  • @ 120Hz: -23 dB

• Perlindungan Overrange Input:

  • 150 VDC/115 VAC dengan perlindungan terus-menerus terhadap kelebihan sinyal.

• Kisaran Saat Ini:

  • 0-20 mA, dengan shunt 250Ω untuk input 5V dan shunt 500Ω untuk input 10V.

Kegunaan:

• Saluran:

  • 16 saluran input analog, kompatibel dengan HART komunikasi untuk integrasi perangkat cerdas.

• Koneksi dan Pemasangan:

  • Kabel Sistem: Konektor ELCO (konektor sistem betina 56 pin)
  • Konektor HART: konektor HART 26 pin jantan
  • Berbagai titik koneksi lainnya untuk alarm, catu daya, dan pohon kabel sesuai dengan diagram pengkabelan yang disediakan.

• Perlindungan:

  • Kontinu, dengan fitur perlindungan yang terintegrasi untuk sinyal tegangan dan arus tinggi.

Fitur tambahan:

• Sekering:

  • F1, F2 – Perlindungan sekering bawaan untuk meningkatkan keandalan sistem.

• Indikator LED:

  • PW1, PW2, FF1, FF2 untuk memantau status daya dan kegagalan daya.

Aplikasi:

Modul Input Analog Terisolasi Triconex 3703E cocok untuk sistem otomatisasi industri kritis di mana isolasi, presisi, dan integritas sinyal diperlukan. Modul ini digunakan untuk menghubungkan sinyal analog dari instrumen lapangan (seperti sensor tekanan, suhu, atau aliran) sambil memberikan perlindungan yang kuat dan konversi sinyal yang akurat.
