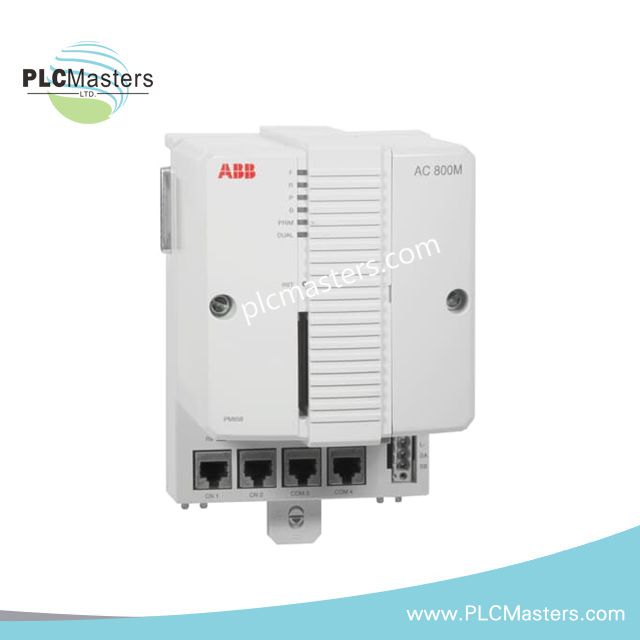

Unità di elaborazione ABB PM858K01 3BSE082895R1

Panoramica

Il ABB PM858K01 è un controller industriale versatile che offre un'ampia gamma di funzionalità e specifiche per applicazioni esigenti. Di seguito è riportata una panoramica delle sue principali caratteristiche e dettagli tecnici.

Informazioni generali

• Numero dell'articolo: 3BSE082895R1
• Tipo di Processore: MPC866
• Frequenza di Clock: 33 MHz
• Memoria:
  • 16 MB totali
  • 7,147 MB disponibili per l'applicazione
  • 4 MB Flash PROM per la memorizzazione del firmware
• Memoria Flash per Archiviazione: Sì
• Ridondanza: No
• Integrità Elevata: No
• Prestazioni:
  • 0,36 ms per 1000 operazioni booleane
  • 0,36 ms totali

Dati dettagliati

• Tempo di commutazione (Configurazione ridondante): Max 10 ms
• Applicazioni per Controller: Fino a 32
• Programmi per applicazione: 64
• Diagrammi per applicazione: 128
• Attività per controller: 32
• Tempo di ciclo per applicazione: Ridotto a 1 ms
• Alimentazione: 24 V CC (19,2-30 V CC)
• Consumo Energetico (Tipico/Max):
  • 210 / 360 mA
  • Dissipazione di potenza: 5,1 W (8,6 W max)
• Batteria di Riserva: Litio, 3.6 V
• Sincronizzazione dell'orologio: 1 ms tra i controller AC 800M tramite protocollo CNCP
• Coda eventi (per client OPC): Fino a 3000 eventi
• Moduli di comunicazione su Bus CEX: 12
• Corrente di alimentazione sul bus CEX: Max 2,4 A
• Capacità I/O su Modulebus:
  • Max 96 (singolo PM866)
  • Max 84 (PM866 ridondante)
• Canali Ethernet: 2 (IEEE 802.3, 10 Mbit/s)
• Protocollo di Rete di Controllo: MMS e IAC
• Interfacce RS-232C: 2 (una generale, una per strumento di servizio)
• Tempo di ciclo per programma applicativo: Ridotto a 1 ms

Ambientale e Certificazione

• Temperatura di funzionamento: +5 a +55 °C (+41 a +131 °F)
• Temperatura di Stoccaggio: -40 a +70 °C (-40 a +158 °F)
• Umidità: 5 a 95 %, non condensante
• Protezione dalla Corrosione: conforme a G3 secondo ISA 71.04
• Vibrazione:
  • 10 < f < 50 Hz: ampiezza 0,0375 mm
  • 50 < f < 150 Hz: accelerazione di 0,5 g
  • 5 < f < 500 Hz: accelerazione di 0,2 g
• Classe di Protezione: IP20
• Altitudine: 2000 m
• Certificazione:
  • Marchio CE
  • Conforme RoHS (EN 50581:2012)
  • Conforme WEEE (DIRETTIVA/2012/19/UE)
  • cULus Classe 1, Zona 2, AEx nA IIC T4

Dimensioni e peso

• Larghezza: 119 mm (4,7 in.)
• Altezza: 186 mm (7,3 in.)
• Profondità: 135 mm (5,3 in.)
• Peso: 1200 g (2,6 lbs)

Caratteristiche principali

• Rete di Controllo Backbone: Ethernet commutato consigliato a 100 Mbit/s
• Evento e Throughput dei Dati:
  • 36-86 eventi/sec
  • 113-143 messaggi di dati/sec
• Stabilità dell'Orologio in Tempo Reale: 100 ppm (circa 1 h/anno)
• Cluster I/O:
  • 1 elettrico + 7 ottici (CPU non ridondante)
  • 7 ottici (CPU ridondante)

Condizioni Ambientali

• Grado di Inquinamento: Grado 2 (IEC/EN 61131-2)
• Rumore Emesso: < 55 dB (A)
• Tensione di prova dielettrica: 50 V
