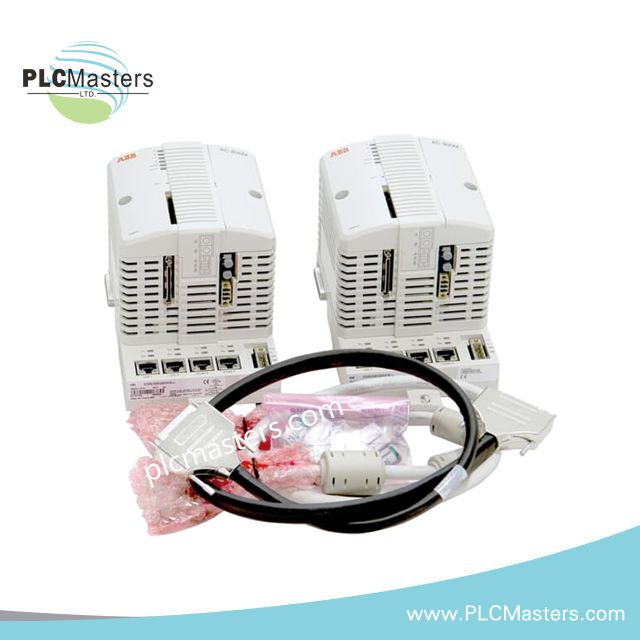

ABB PM863K02 3BSE088382R1 Unità di Controllo Ridondante

Informazioni generali

• Numero dell'articolo: 3BSE088382R1 (PM863K02)
• Ridondanza: Sì
• Alta Integrità: Sì
• Frequenza dell'orologio: 96 MHz
• Prestazioni: 1000 operazioni booleani in 0,17 ms
• Memoria: 32 MB
  • RAM disponibile per l'applicazione: 22.184 MB
  • Memoria flash per archiviazione: No

Dati dettagliati

• Tipo di processore: MPC866
• Passaggio nel tempo in configurazione ridondante: Max 10 ms
• Numero di applicazioni per controller: 32
• Numero di programmi per applicazione: 64
• Numero di diagrammi per applicazione: 128
• Numero di compiti per controller: 32
• Numero di tempi di ciclo diversi: 32
• Tempo di ciclo per programma applicativo: 10 ms
• Flash PROM per la memorizzazione del firmware: 18 MB
• Alimentazione: 24 V CC (19,2-30 V CC)
• Consumo di potenza +24 V tip/max: 210/360 mA
• Dissipazione di potenza: 5,1 W (8,6 W max)
• Stato dell'input di alimentazione ridondante: Sì
• Batteria di riserva integrata: Litio, 3.6 V
• Sincronizzazione dell'orologio: 1 ms tra i controller AC 800M tramite protocollo CNCP
• Coda eventi nel controller per client OPC: Fino a 3000 eventi
• Velocità di trasmissione AC 800M al server OPC: 36-86 eventi/sec, 113-143 messaggi di dati/sec
• Moduli di comunicazione sul bus CEX: 12
• Corrente di alimentazione sul bus CEX: Max 2,4 A
• Cluster I/O su Modulebus con CPU non ridondante: 1 elettrico, 7 ottici
• I/O cluster su Modulebus con CPU ridondante: 0 elettrico, 7 ottico
• Capacità I/O su Modulebus: Max 96 (singolo PM863) o 84 (ridondante PM863) moduli I/O
• Frequenza di scansione del Modulebus: 0 - 100 ms (tempo reale a seconda del numero di moduli I/O)
• Corrente di alimentazione sul modulo bus elettrico:
  • 24 V: massimo 1,0 A
  • 5 V: massimo 1,5 A
• Canali Ethernet: 2
• Interfaccia Ethernet: Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, femmina (8 poli)
• Protocollo di rete di controllo: MMS (Servizio di messaggi di produzione) e IAC (Comunicazione inter-applicazione)
• Rete di controllo backbone raccomandata: Ethernet commutato a 100 Mbit/s
• Stabilità dell'orologio in tempo reale: 100 ppm (circa 1 h/anno)
• Interfaccia RS-232C: 2 (uno generale, 1 per strumento di servizio)
• Interfaccia RS-232C (COM3) (solo non ridondante): RS-232C, 75-19 200 baud, RJ-45 femmina (8 poli), non isolato otticamente, supporto completo RTS-CTS
• Interfaccia RS-232C (COM4) (solo non ridondante): RS-232C, 9 600 baud, RJ-45 femmina (8 poli), isolato otticamente, senza supporto RTS-CTS

Ambiente e Certificazione

• Temperatura di funzionamento: +5 a +55 °C (+41 a +131 °F)
• Temperatura di Stoccaggio: -40 a +70 °C (-40 a +158 °F)
• Variazioni di Temperatura: 3 °C/minuto secondo IEC/EN 61131-2
• Grado di Inquinamento: Grado 2 secondo IEC/EN 61131-2
• Protezione dalla corrosione: conforme a G3 secondo ISA 71.04
• Umidità Relativa: 5 a 95 %, non condensante
• Rumore Emesso: < 55 dB (A)
• Vibrazione:
  • 10 < f < 50 Hz: ampiezza 0,0375 mm
  • 50 < f < 150 Hz: accelerazione di 0,5 g
  • 5 < f < 500 Hz: accelerazione di 0,2 g
• Tensione di isolamento nominale: 500 V c.a.
• Tensione di prova dielettrica: 50 V
• Classe di protezione: IP20 secondo EN 60529, IEC 529
• Altitudine: 2000 m secondo IEC/EN 61131-2
• Emissione e Immunità: EN 61000-6-4, EN 61000-6-2
• Condizioni Ambientali: Industriale
• Marchio CE: Sì
• Sicurezza Elettrica: EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
• Luogo pericoloso: cULus Classe 1, Zona 2, AEx nA IIC T4, ExnA IIC T4Gc X
• ISA Secure Certified: Sì
• Certificati Marini: ABS, BV, DNV-GL (LR, Lloyd, In attesa)
• Approvazione TUV: Sì
• Conformità RoHS: EN 50581:2012
• Conformità WEEE: DIRETTIVA/2012/19/UE

Dimensioni

• Larghezza: 119 mm (4,7 in.)
• Altezza: 186 mm (7,3 in.)
• Profondità: 135 mm (5,3 in.)
• Peso (inclusa la base): 2700 g (5,95 lbs)
