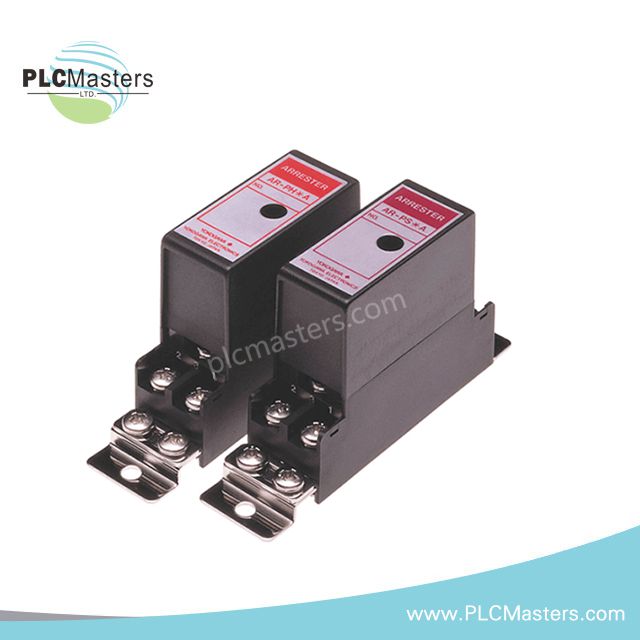

Arrestatore Yokogawa AR-PH per alimentazione

Panoramica

Il Yokogawa AR-PH parafulmine è progettato per proteggere le alimentazioni da sovratensioni transitorie, in particolare da fulmini o disturbi elettrici. Protegge strumenti elettronici come trasmettitori e ricevitori assorbendo le tensioni di sovratensione indotte. Questo parafulmine è adatto per varie applicazioni industriali in cui la protezione dell'alimentazione è fondamentale.

Specifiche Tecniche

• Modello: AR-PH, Scaricatore per alimentazione (200 V AC)
• Codice Opzione:
  • /D: Con adattatore per montaggio su guida DIN
  • Vuoto: Senza adattatore per montaggio su guida DIN

Ingresso e uscita

• Segnale di ingresso: 200 V CA
• Segnale di Uscita: 200 V CA

Prestazioni Elettriche

• Corrente di dispersione ammissibile:

  • Tra le linee: 1 mA o meno (a 420 V DC)
  • Tra terra: 1 mA o meno (a 810 V DC)

• Limite di Tensione del Lato Strumentale:

  • Tra le linee: 1000 V o meno (a 10 kV, 1.2/50 µs)
  • Tra terra: 1800 V o meno (a 10 kV, 1.2/50 µs)

• Capacità di resistenza alla scarica di sovratensione:

  • Tra le linee: 1000 A (a 8/20 µs)
  • Tra terra: 5000 A (a 8/20 µs)

• Tensione di avvio della scarica:

  • Tra le linee: 420 V o più
  • Tra terra: 810 V o più

• Corrente di Carico Massima: 2 A

• Temperatura di funzionamento: –10 a 60°C

• Umidità: 5 a 90% RH (senza condensazione)

Montaggio e Costruzione

• Costruzione: Corpo a due sezioni con base terminale; fissaggio a vite plug-in
• Materiale:
  • Corpo della custodia: Nero, resina ABS ritardante di fiamma
  • Base terminale: Nero, resina ABS ritardante di fiamma
• Collegamento a terra: Collegamento a terra di Classe 3 JIS [100 Ω o meno] (con barra di messa a terra)

Montaggio e collegamento

• Metodo di Montaggio: Montaggio a parete con vite M4
• Metodo di Connessione: connessione a morsetto a vite M4 (coppia di serraggio 1,2 N·m o meno)

Dimensioni

• Dimensioni Esterne: 55 × 23,5 × 100 mm (H × L × P)
• Dimensione di Montaggio: 90 mm
• Multi-Mounting Pitch: 24 mm
• Peso: 0.11kg
