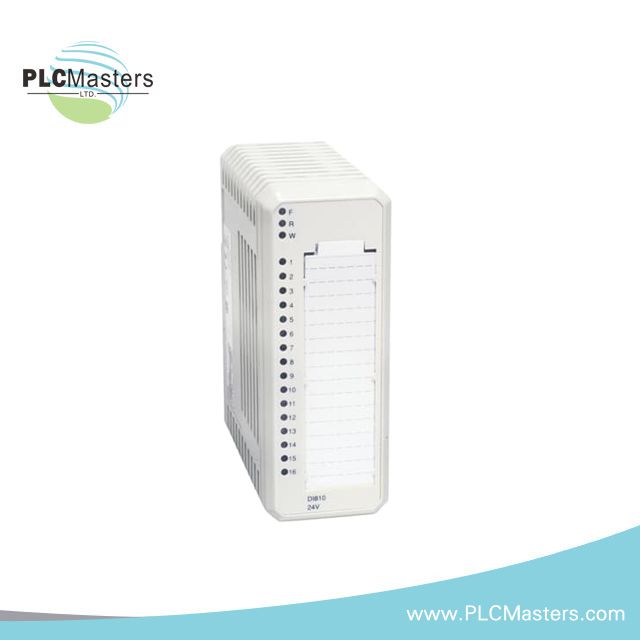

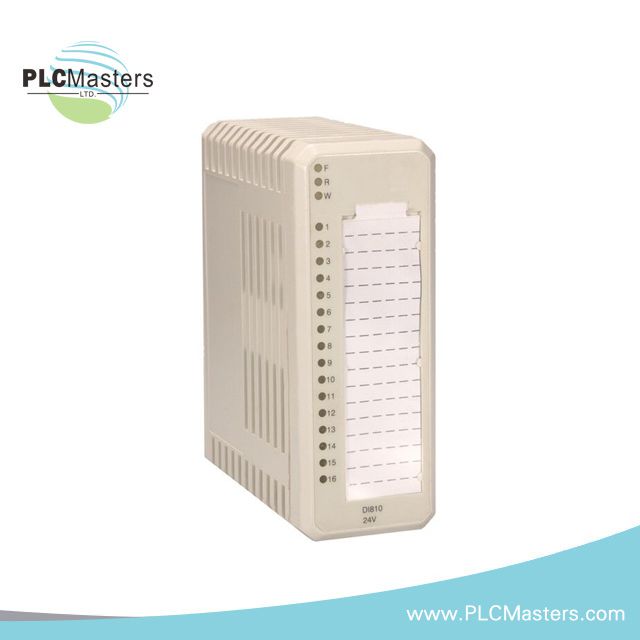

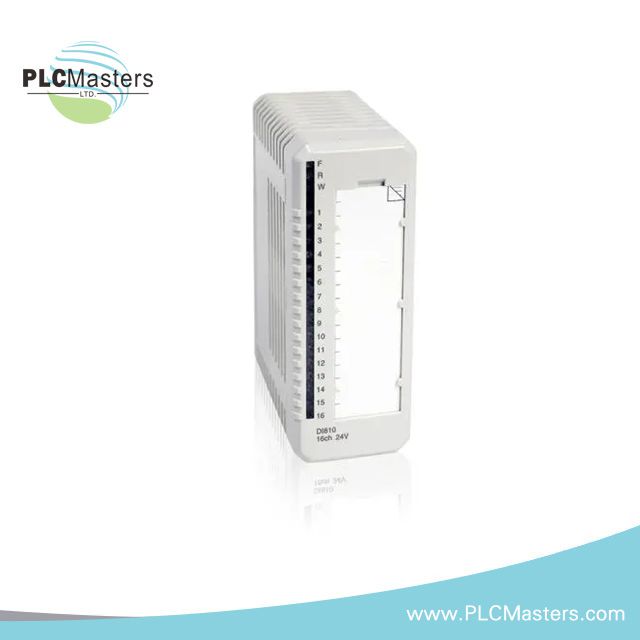

Модуль цифрового ввода ABB DI810 3BSE008508R1

Обзор

ABB DI810 — это универсальный модуль цифрового ввода, предназначенный для обработки 16 цифровых входов для приложений с напряжением 24 В постоянного тока. Он оснащен расширенными функциями, обеспечивающими надежную работу в системах промышленной автоматизации. Ниже приведены его основные характеристики, особенности и преимущества.

Основные характеристики и преимущества

• 16 каналов для входов 24 В постоянного тока со стоком тока
• Две изолированные группы по 8 каналов с контролем напряжения в каждой группе.
• Индикаторы состояния входа для каждого канала, показывающие «0» или «1».
• Контроль напряжения процесса для отслеживания сигналов об ошибках канала
• Светодиодные индикаторы на передней панели для отображения неисправностей, работы, предупреждений и состояния отдельных каналов.

Общая информация

• Номер статьи: 3BSE008508R1
• Тип: цифровой вход
• Характеристики сигнала: 24 В постоянного тока.
• Количество каналов: 16
• Тип сигнала: падающий ток.
• ХАРТ : Нет.
• СОЕ : Нет
• Избыточность : Нет
• Высокая честность : Нет
• Искробезопасность : Нет
• Механика: S800

Подробные данные

• Диапазон входного напряжения (0): -30..+5 В
• Диапазон входного напряжения (1): 15..30 В
• Входное сопротивление: 3,5 кОм
• Изоляция: Групповая изоляция от земли, 2 группы (8 каналов в каждой группе).
• Время фильтрации (цифровое, по выбору): 2, ​​4, 8, 16 мс
• Ограничение тока: мощность датчика может быть ограничена по току с помощью MTU.
• Максимальная длина полевого кабеля: 600 метров (656 ярдов)
• Номинальное напряжение изоляции : 50 В
• Испытательное напряжение диэлектрика: 500 В переменного тока.
• Рассеиваемая мощность: 1,8 Вт (типичная)
• Потребление тока :
  • Модульная шина +5 В: 50 мА
  • +24 В Модульная шина: 0
  • +24 В внешний: 0

Диагностика

• Светодиоды на передней панели: обозначают неисправность (F), работу (R), предупреждение (W) и состояние канала (0 или 1).
• Контроль: контроль напряжения процесса для каждой группы.
• Состояние ошибки: индикация ошибок модуля, предупреждений и ошибок канала.

Окружающая среда и сертификация

• Маркировка CE : Да
• Электрическая безопасность: соответствует EN 61010-1, UL 61010-1 и другим стандартам.
• Опасная зона: C1, раздел 2 cULus, C1, зона 2 cULus, ATEX, зона 2.
• Морская сертификация: ABS, BV, DNV, LR.
• Диапазон температур :
  • Работа: от 0 до +55 °C (от +32 до +131 °F)
  • Хранение: от -40 до +70 °C (от -40 до +158 °F).
• Степень загрязнения: степень 2, IEC 60664-1.
• Защита от коррозии: ISA-S71.04: G3
• Относительная влажность: от 5 до 95 %, без конденсации.
• Класс защиты: IP20 (IEC 60529).
• ЭМС: соответствует EN 61000-6-4 и EN 61000-6-2.

Совместимость

• Совместимость с моделями MTU: TU810, TU812, TU814, TU818, TU830, TU833, TU838, TU850.
• Код ключа: AA.

Размеры

• Ширина : 45 мм (1,77 дюйма)
• Глубина: 102 мм (4,01 дюйма), 111 мм (4,37 дюйма, включая разъем)
• Высота : 119 мм (4,7 дюйма)
• Вес: 0,15 кг (0,33 фунта).
