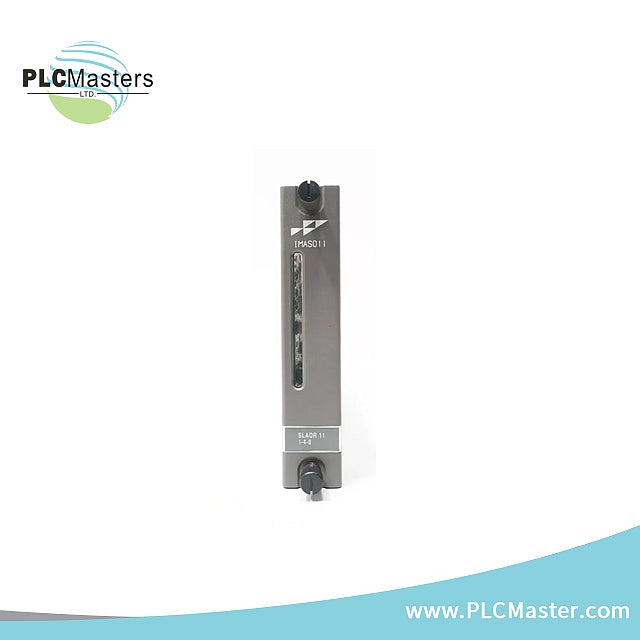

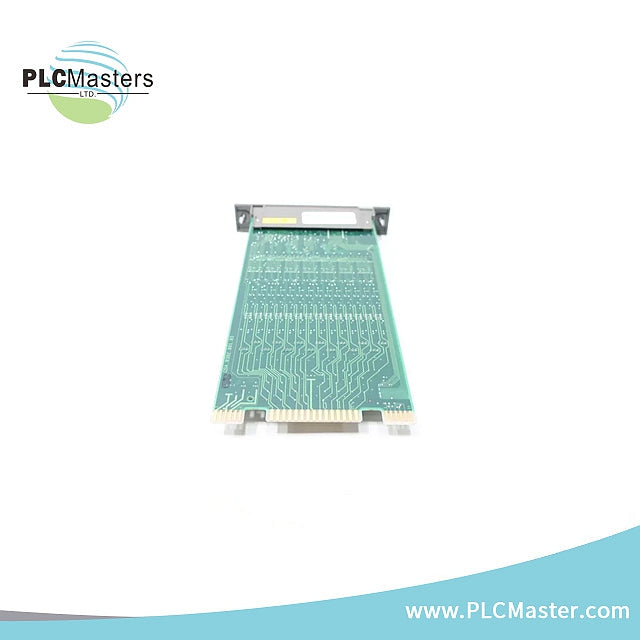

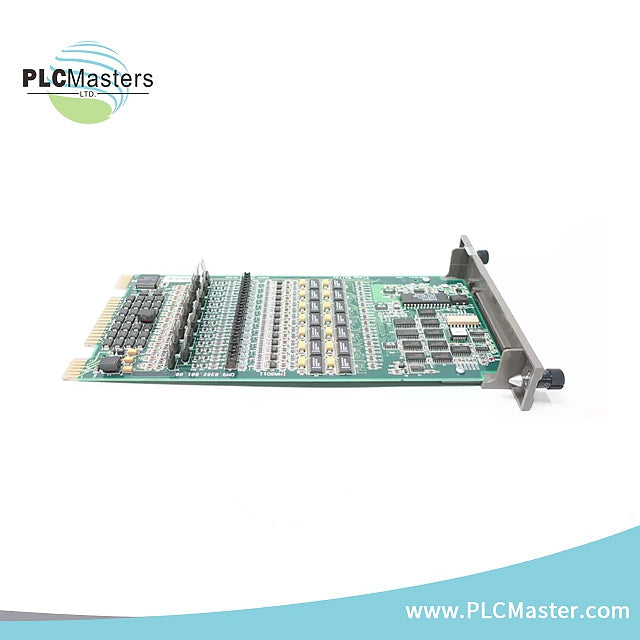

ABB IMASO11 Senfoni Analog Çıkış Modülü

Genel Bakış

• ABB IMASO11 Senfoni Analog Çıkış Modülü

• Analog çıkış kanallarının bir kombinasyonunu sağlar


Teknik özellikler

Analog Çıkışlar

• Sayı: 14
• Çıkış Tipi: 1 ile 5 VDC ve 4-20 mA
• D/A Çözünürlük: 10 bit
• Çıkış Doğruluğu:
  • Voltaj Modu: ≤%0.15
  • Mevcut Mod: ≤0.25%
• Çıkış Yükü:
  • Mevcut Mod: 750 ohm maksimum
  • Gerilim Modu: Minimum 22 kiloohm
• Aşırı Voltaj Kategorisi: ANSI/ISA S82.01-1994'e göre III çıkışlar için
• Akım Sınırlama: Kısa devre koruması: 50 mA (nominal) çıkış akım limiti

Güç Gereksinimleri

• Gerilim:
  • +5 VDC ±5%
  • +15 VDC ±%5
  • -15 VDC ±%5
  • +24 VDC ±%10 (sonlandırma ünitesi/sonlandırma modülünden)
• Mevcut Tüketim (Tipik):
  • +5VDC: 250mA
  • +15VDC: 100mA
  • -15VDC: 90mA
  • +24VDC: 310mA
• Güç Dağılımı (Tipik):
  • +5 VDC: 1,5 W
  • +15 VDC: 2 W
  • -15 VDC: 1,75 W
  • +24 VDC: 8 W
• Aşırı Voltaj Kategorisi: ANSI/ISA S82.01-1994'e göre I

Elektromanyetik uyumluluk

• Yürütülen Geçici Durumlar:
  • Darbe Voltaj Testi (1.2/50 µS): 2 kVp (ortak mod), 1 kVp (normal mod)
  • Hat Frekansı Dalgası (50 Hz): 50 Vp (ortak mod), N/A (normal mod)
  • Düşük Voltaj Dalga Treni (10 KHz'den 1 MHz'ye Tarama): 50 Vp (ortak mod), N/A (normal mod)
  • Dampened 1 MHz Osilasyon Dalgası (IEC 1000-4-12): 1 kVp (ortak mod), 0.5 kVp (normal mod)
  • Elektriksel Hızlı Geçici/Patlama (IEC 801-4): 1 kVp (ortak mod), N/A (normal mod)
  • RF Müdahaleleri Yapıldı (IEC 801-6 Seviye 3): 10 V RMS (ortak mod), N/A (normal mod)

Montaj

• Standart INFI 90 OPEN modül montaj ünitesinde bir slot kaplar.

Çevresel

• Ortam Sıcaklığı: 0° ile 70° C (32° ile 158° F)
• Bağıl nem:
  • %5'ten %95'e kadar 55° C (131° F) (yoğuşmasız)
  • %5 ile %45 arasında 70° C (158° F) (yoğunlaşmayan)
• Kirlilik Derecesi: I (yoğuşma yok)
• Atmosfer Basıncı: Deniz seviyesinden 3 km'ye (1,86 mil) kadar
• Hava Kalitesi: Aşındırmaz
