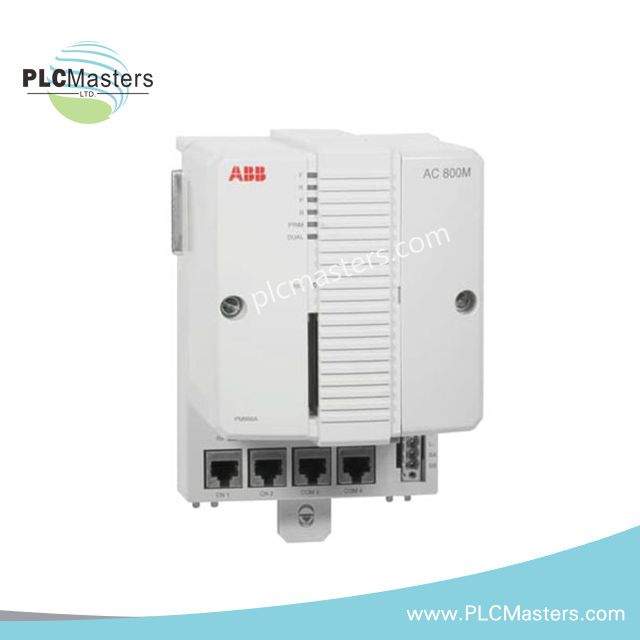

ABB PM866AK01 3BSE076939R1 İşlemci Ünitesi

Genel bilgi

• Makale Numarası: 3BSE076939R1 (PM866AK01)
• Yedeklilik : Hayır
• Yüksek Bütünlük : Hayır
• Saat Frekansı : 133 MHz
• Performans (1000 boolean işlemi): 0.09 ms
• Bellek : 64 MB
  • Uygulama için Kullanılabilir RAM: 51.389 MB
  • Depolama için Flash Bellek : Evet

Detaylı Veriler

• İşlemci Türü : MPC866
• Geçiş Süresi (Yedekli Konfigürasyon): Maks 10 ms
• Denetleyici Başına Uygulamalar: 32
• Uygulama Başına Programlar: 64
• Uygulama Başına Diyagramlar: 128
• Denetleyici Başına Görevler: 32
• Farklı Çevrim Süreleri: 32
• Uygulama Programı Başına Döngü Süresi: 1 ms'ye düştü
• Firmware Depolama için Flash PROM: 4 MB
• Güç Kaynağı: 24 V DC (19,2-30 V DC)
  • Güç Tüketimi (+24 V): Tip: 210 mA / Maks: 360 mA
  • Güç Dağılımı: 5,1 W (maks. 8,6 W)
• Yedek Güç Kaynağı Durum Girişi: Evet
• Yerleşik Yedek Pil: Lityum, 3,6 V
• Saat Senkronizasyonu: CNCP protokolü aracılığıyla AC 800M kontrol cihazları arasında 1 ms
• OPC İstemcisi Başına Etkinlik Kuyruğu: 3000'e kadar etkinlik
• OPC Sunucusuna İletim Hızı: 36-86 olay/sn, 113-143 veri mesajı/sn

İletişim Modülleri

• CEX Bus'taki Modüller: 12
• CEX Veriyolunda Besleme Akımı: Maks. 2,4 A
• Modülbus'taki I/O Kümeleme (Yedeksiz CPU): 1 Elektrik + 7 Optik
• Modülbüs Üzerinde I/O Küme (Yedekli CPU): 0 Elektrik + 7 Optik
• Modülbusta G/Ç Kapasitesi :
  • Maks 96 I/O modülü (Tek PM866)
  • Maks 84 I/O modülü (Yedekli PM866)
• Modulebus Tarama Hızı: 0 - 100 ms (G/Ç modül sayısına bağlıdır)
• Elektriksel Modülbusta Besleme Akımı:
  • 24 V: Maksimum 1,0 A
  • 5 V: Maksimum 1,5 A
• Ethernet Kanalları: 2
• Ethernet Arayüzü: Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45 (8-pole)
• Ağ Kontrol Protokolü: MMS (Üretim Mesaj Servisi), IAC (Uygulamalar Arası İletişim)
• Önerilen Kontrol Ağı Omurgası: 100 Mbit/s Anahtarlamalı Ethernet
• Gerçek Zamanlı Saat Kararlılığı: Dakikada 100 sayfa (yaklaşık 1 saat/yıl)
• RS-232C Arayüzü:
  • 2 Port (Bir genel, Bir servis aracı için)
  • COM3: 75-19,200 baud, RJ-45, tam RTS-CTS desteği (yalnızca yedeksiz)
  • COM4: 9,600 baud, RJ-45, opto-izoleli, RTS-CTS desteği yok (yalnızca yedeksiz)

Çevre ve Sertifikasyon

• Çalışma Sıcaklığı: +5 - +55 °C (+41 - +131 °F)
• Depolama Sıcaklığı: -40 ila +70 °C (-40 ila +158 °F)
• Sıcaklık Değişiklikleri: 3 °C/dak (IEC/EN 61131-2)
• Kirlilik Derecesi: Derece 2 (IEC/EN 61131-2)
• Korozyon Koruması: G3 uyumlu (ISA 71.04)
• Bağıl Nem: %5 - 95, yoğunlaşmayan
• Yayılan Gürültü : < 55 dB (A)
• Titreşim :
  • 10 < f < 50 Hz: 0,0375 mm genlik
  • 50 < f < 150 Hz: 0,5 g hızlanma
  • 5 < f < 500 Hz: 0,2 g ivme
• Nominal İzolasyon Gerilimi: 500 V a.c.
• Dielektrik Test Gerilimi : 50 V
• Koruma Sınıfı: IP20 (EN 60529, IEC 529)
• Yükseklik: 2000 m'ye kadar (IEC/EN 61131-2)
• Emisyon ve Bağışıklık: EN 61000-6-4, EN 61000-6-2
• Çevresel Koşullar: Endüstriyel
• CE İşareti : Evet
• Elektrik Güvenliği: EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
• Tehlikeli Konum Sertifikası: UL 60079-15, cULus Sınıf 1, Bölge 2, AEx nA IIC T4, ExnA IIC T4Gc X
• ISA Secure Sertifikalı : Evet
• Denizcilik Sertifikaları: ABS, BV, DNV-GL, LR
• TUV Onayı : Hayır
• RoHS Uyumluluğu : EN 50581:2012
• WEEE Uyum: Direktif 2012/19/AB

Boyutlar ve Ağırlık

• Genişlik: 119 mm (4.7 in)
• Yükseklik: 186 mm (7.3 in)
• Derinlik: 135 mm (5.3 in)
• Ağırlık (taban dahil): 1200 g (2,6 lbs)
