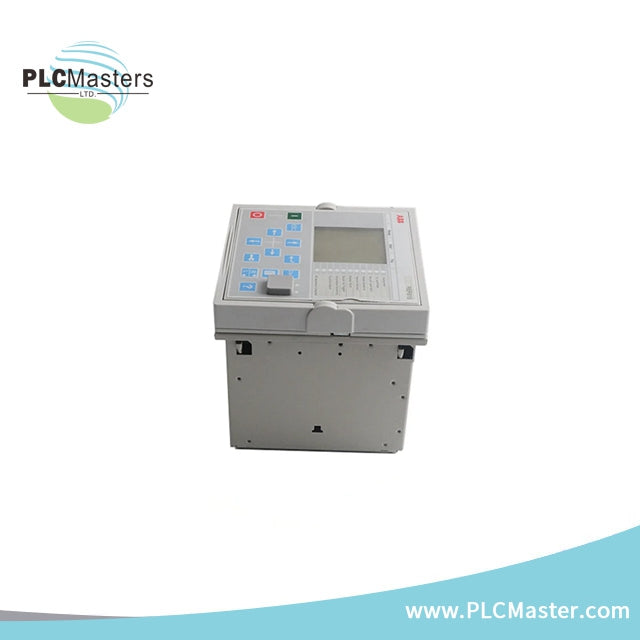

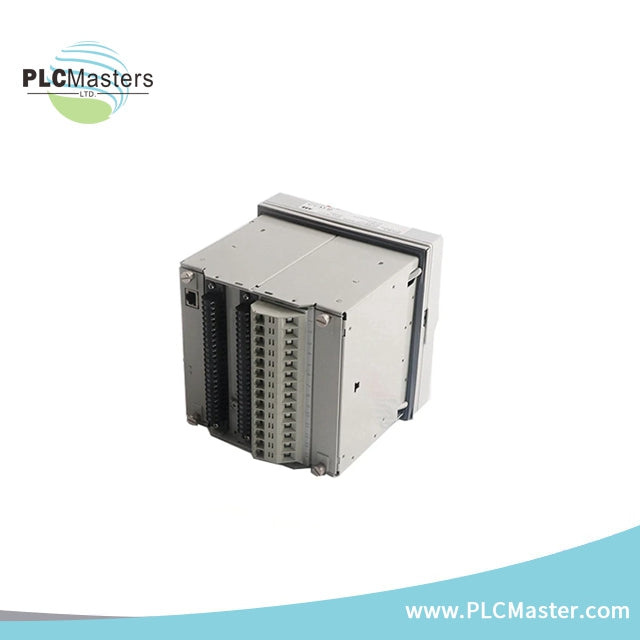

ABB Voltaj Rölesi REU 610

Gerilim Rölesi REU610 (2017'de İptal Edildi)

Genel Bakış:

REU610, şebeke voltaj koruması, ölçüm ve denetim için kullanılan kompakt bir voltaj rölesidir ve şebeke ile endüstriyel enerji sistemleri için tasarlanmıştır. ABB’nin Relion® 610 ürün serisinin bir parçası olan bu cihaz, besleyici, motor, baralar, güç trafosu ve kapasitör bankası koruması da dahil olmak üzere çeşitli uygulamalar için kapsamlı koruma sağlar.

Eklenti tasarımı, kolay ve güvenli devreye alma imkanı sunarak, ünitelerin hızlı bir şekilde kurulumu, bakımı ve geri çekilmesini kolaylaştırır. 2017'den beri aktif bir ürün olmamakla birlikte, birçok tesiste kullanılmaya devam etmekte ve hem yeni hem de yenileme kurulumları için uygundur.

Uygulamalar:

• Dağıtım trafoları için busbar aşırı gerilim ve alt gerilim koruması.
• Besleyici ve güç trafosu aşırı voltaj koruması.
• Motor düşük voltaj koruması.
• Kondansatör bankası koruması ve gözetimi.
• İzole nötr güç sistemleri: ayrımcı olmayan toprak arızası koruması sağlar, artakalan voltaj ölçümü ile.
• Adada Kalma: Küçük enerji ünitelerini kamu şebekesinden ayırmak için kullanılır, örneğin, adada kalma gerektiğinde.
• Otomatik trafo merkezi barası geçişi.

Kapsam:

• Gerilim koruma rölesi sistem gerilimi koruma ve denetimi için.

Ürün Avantajları:

• Kompakt Tasarım: Yeni kurulumlar ve yenilemeler için ideal, çeşitli ortamlarda esneklik sunar.
• Çıkarılabilir Tak-Çalıştır Tasarımı: Rutin bakım işlemlerini basitleştirir, rölenin duraksama olmadan hızlı ve kolay bir şekilde takılmasını veya çıkarılmasını sağlar.
• Tip Test Edildi ve Sertifikalandırıldı: Performans ve güvenilirlik için KEMA tarafından sertifikalandırılmıştır.
• Deniz ve Açık Deniz Sertifikasyonu: Det Norske Veritas (DNV) tarafından deniz kullanımı için sertifikalandırılmıştır, bu da onu açık deniz ve deniz uygulamaları için uygun hale getirir.

Ürün Özellikleri:

1. Entegre Koruma Fonksiyonları:

   • İki Aşamalı Aşırı Voltaj Koruması: Sistem aşırı voltaj koşullarına karşı korur.
   • İki Aşamalı Düşük Voltaj Koruması: Sistemde düşük voltaj senaryoları için koruma sağlar.
   • İki Aşamalı Artık Gerilim Koruması: Sistem kararlılığını sağlamak için artık gerilim ölçümlerine dayalı koruma sunar.

2. Özel Koruma Fonksiyonları:

   • Uygulama gereksinimlerine bağlı olarak tek aşamalı negatif faz dizisi aşırı gerilim koruması veya tek aşamalı pozitif faz dizisi düşük gerilim koruması arasında seçim yapın.

3. İletişim Protokolü Desteği:

   • Bir dizi endüstri standardı iletişim protokolünü destekler, bunlar arasında:
     • IEC 61850
     • IEC 60870-5-103
     • Modbus®
     • Profibüs
     • DNP3
     • SPA
     • LON
   • Bu, trafo otomasyon sistemlerine kesintisiz entegrasyonu ve farklı tedarikçi ekipmanlarıyla birlikte çalışabilirliği sağlar.

Temel Uygulamalar:

• Gerilim gözetimi ve koruma şebeke dağıtımı ve sanayi güç sistemleri içinde.
• Baralar koruması dağıtım trafo merkezlerinde.
• Motor koruması düşük voltaj koşulları için.
• Kondansatör bankası koruması enerji sistemlerinde.
• İzole nötr sistem toprak arızası koruması artık gerilim izleme ile.

REU610, çeşitli koruma işlevlerini kompakt, bakım kolay bir tasarımda birleştirerek voltaj koruması için güvenilir ve çok yönlü bir çözüm sunar. 2017 yılında üretimi durdurulmuş olmasına rağmen, birçok mevcut kurulum için hala geçerliliğini korumakta ve sağlam koruma ile denetim yetenekleri sunmaya devam etmektedir.
