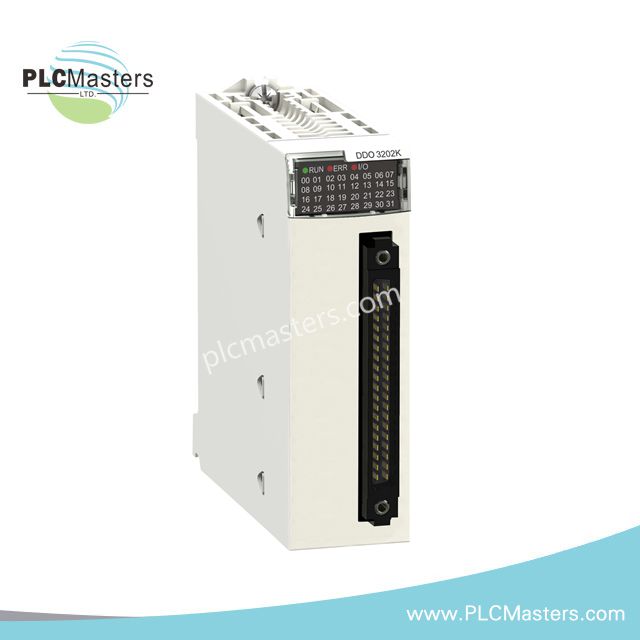

Schneider BMXDDO3202K Ayrık Çıkış Modülü

Genel Bakış

The Schneider BMXDDO3202K discrete bir çıkış modülüdür ve  Modicon X80 serisi için tasarlanmıştır. Bu modül, endüstriyel otomasyon sistemlerinde güvenilir ve verimli dijital çıkış işlevselliği sağlamak için mühendislik ile geliştirilmiştir. 32 çıkış noktası ile yüksek performans sunar ve sisteminizi korumak için çeşitli koruma mekanizmaları içerir. Kompakt tasarımı ve sağlam özellikleri, onu geniş bir otomasyon uygulama yelpazesi için ideal hale getirir.

Teknik özellikler

• Model numarası: BMXDDO3202K

• Üretici: Schneider Electric

• Seri: Modicon X80

• Tür: Ayrık Çıkış Modülü

• Çıkış Noktaları: 32

• Çıkış Voltaj Aralığı: 19-30 V DC

• Çıkış Akımı: 0.1 A nokta başına, 3.2 A modül başına

• Güç Dağılımı: 3.6 W

• Yanıt Süresi: 1.2 ms

• Çıktı Türü: Katı Hal (Transistör)

Koruma Özellikleri

• Ters polarite koruması

• Dış kısa devre koruması

• Aşırı yükleme koruması

• Aşırı gerilim koruması

Çevre koşulları

• Çalışma Sıcaklığı: 0 ila 60°C (32 ila 140°F)

• Depolama Sıcaklığı : -40 ila 85°C (-40 ila 185°F)

• Titreşim Direnci: 3 gn

• Şok Direnci: 30 gn

• Bağıl Nem: %5-95, yoğunlaşmayan

• IP Koruma: IP20

Elektriksel Özellikler

• Kanala Göre Akım: 0.125 A

• En Fazla Sızıntı Akımı: 0.1 mA durum 0'da

• Maksimum Voltaj Düşüşü: <1.5 V durum 1'de

• İzolasyon Direnci: >10 MΩ 500 V DC'de

• Geçiş Frekansı: 0.5/LI² Hz

• Aşırı Yük Koruması: Akım sınırlayıcı ve elektronik devre kesici

Teşhis LED'leri

• Modül çalışması için 1 Yeşil LED (ÇALIŞIYOR)

• Her kanal için 1 Yeşil LED teşhis amacıyla

• 1 Kırmızı LED modül hatası için (ERR)

• 1 Kırmızı LED G/Ç sorunları için

Mekanik Boyutlar

• Yükseklik: 84 mm

• Genişlik : 36 mm

• Derinlik: 73.5 mm

• Ağırlık: 0.11 kg (0.24 lb)

Sertifikalar

• Yönergeler:

• 2014/35/AB (Alçak Voltaj Yönetmeliği)

• 2014/30/AB (Elektromanyetik Uyumluluk)

• Dielektrik gücü:

• 1500 V AC (çıkış/yer, çıkış/iç mantık) 1 dakika için

• 500 V DC (kanal grubu arasında) 1 dakika için
