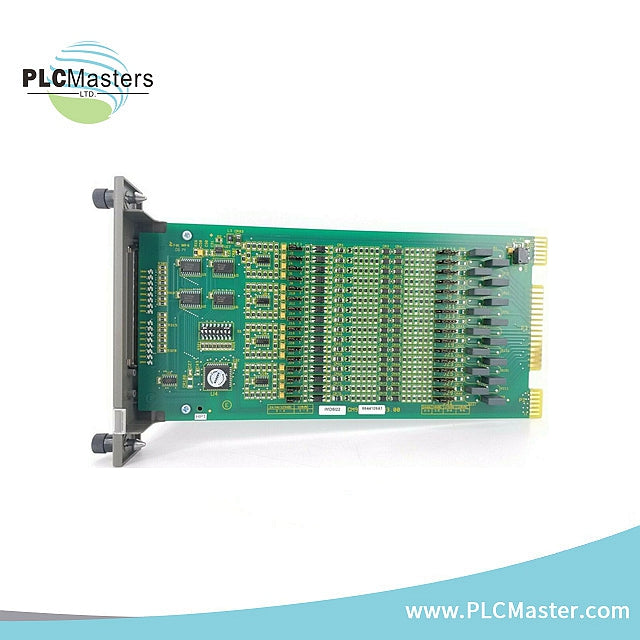

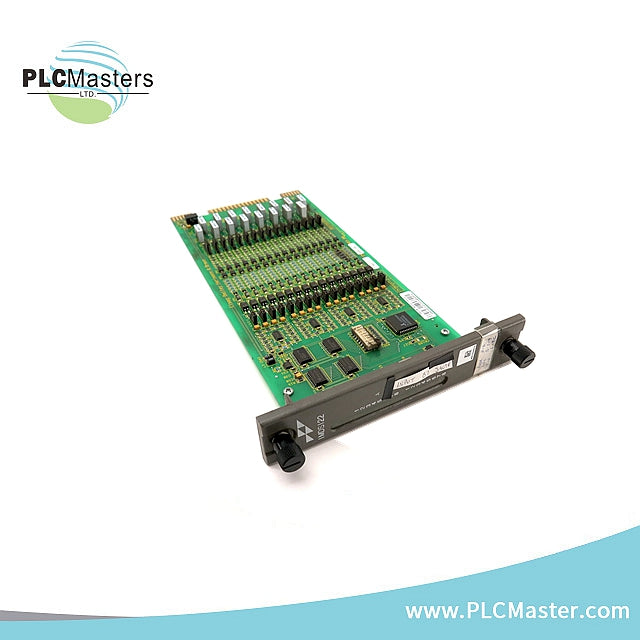

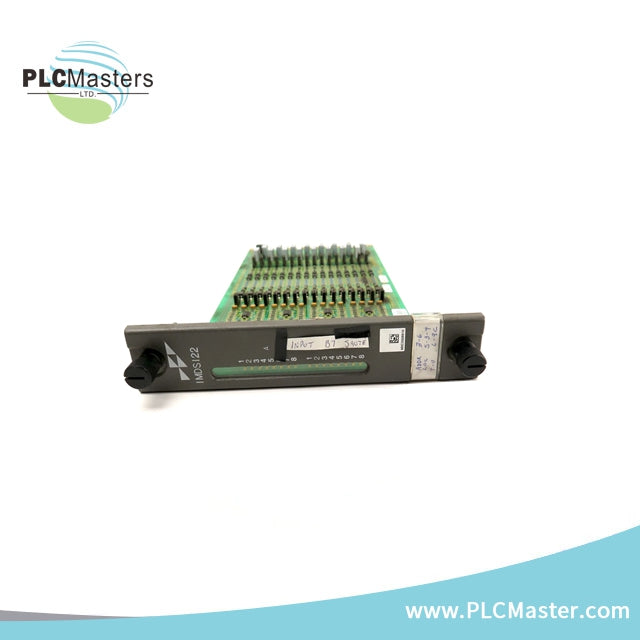

Mô-đun Đầu vào Kỹ thuật số ABB IMDSI22

Tổng quan

• Cung cấp 16 kênh đầu vào kỹ thuật số
• Nổi tiếng về độ tin cậy và chính xác trong việc giám sát các tín hiệu và quy trình khác nhau.

Thông số kỹ thuật

Yêu cầu về nguồn điện

• Điện áp hoạt động: 95 mA ở 5 VDC (điển hình), 115 mA tối đa
• Danh mục quá áp: I cho mạch >150 V, II cho mạch <150 V

Đầu vào kỹ thuật số

• Số kênh: 16
• Điện áp đầu vào (Logic 24 V):
  • Điện áp đầu vào mức cao: tối thiểu 4.0 Volt
  • Điện áp đầu vào mức thấp: tối đa 16.5 Volt
  • Dòng điện đầu vào mức thấp: -11.8 mA tối đa
• Điện áp kích hoạt (tối thiểu):
  • 120 VAC: 81 VAC
  • 24 VDC: 19.5 VDC
  • 48 VDC: 26.7 VDC
  • 125 VDC: 90.5 VDC
• Điện áp tắt (tối đa):
  • 120 VAC: 45 VAC
  • 24 VDC: 13 VDC
  • 48 VDC: 13 VDC
  • 125 VDC: 55 VDC
• Dòng điện đầu vào tối đa tại điểm bật tối thiểu:
  • +5 V: 3.8 mA
  • +15 V: 4 mA
  • -15 V: 2 mA
  • +24 V: 2.4 mA
• Dòng rò (tối đa):
  • Vin ≤45 VAC 60 Hz: 1.6 mA
  • Vin ≤10.5 VDC: 50 nA
• Thời gian phản hồi DC (Bộ lọc Debounce): 17 ms (cố định)

Gắn

• Chiếm một khe trong một đơn vị lắp đặt mô-đun tiêu chuẩn

Thuộc về môi trường

• Nhiệt độ môi trường (theo IEC 68-2-1, 2, 14): 0°C đến 70°C (32°F đến 158°F) (đánh giá tủ bên trong)
• Độ ẩm tương đối (theo IEC 68-2-3):
  • 5% đến 95% lên tới 55°C (131°F), không ngưng tụ
  • 5% đến 45% ở 70°C (158°F), không ngưng tụ
• Mức độ ô nhiễm: 1
• Áp suất khí quyển: Mực nước biển đến 3 km (1,86 dặm)
• Chất lượng không khí (theo ISA S71.04, Lớp LA, LB, LC - Cấp 1): Không ăn mòn

Sự bức xạ

• Điện áp (±10%): 24 VDC, 48 VDC, 125 VDC, 120 VAC
• Hiện tại: 5.5 mA, 4.7 mA, 4.5 mA, 6 mA
• Điện áp kích hoạt (tối thiểu): 19.5 VDC, 26.7 VDC, 90.5 VDC, 81 VAC
• Điện áp tắt (tối đa): 13 VDC, 13 VDC, 55 VDC, 45 VAC
• Dòng điện đầu vào tối đa tại thời điểm bật tối thiểu: 4 mA, 2 mA, 2.4 mA, 3.8 mA
• Dòng rò (tối đa): 50 nA, 50 nA, 1 µA, 1.6 mA
• Thời gian phản hồi DC (Bộ lọc Debounce): 17 ms (cố định)

Tương thích điện từ

• Các biến thiên được thực hiện:
  • Phóng tĩnh điện (IEC 61000-4-2, EN 61000-4-2): Tiếp xúc: ±6 kV, Không khí: ±8 kV
  • Điện trở cách điện (100/500 VDC): 100 MΩ N/A
  • Điện môi VAC (45 - 65 Hz) hoặc VDC: 1.4 kV rms/1 phút hoặc 1.95 kV DC/1 phút.
  • Điện áp xung (1.2/50 µS): ±2.55 kVp ±1 kVp
  • Đột biến Điện áp/Dòng điện (1.2/50 µS đến 8/20 µS) (IEC 61000-4-5, EN 61000-4-5): ±2 kVp ±1 kVp
  • Đợt bùng phát tạm thời nhanh (IEC 61000-4-4, EN 61000-4-4): ±2 kVp N/A
  • Đợt sóng dao động giảm, 0.1 MHz và 1 MHz (IEC 61000-4-12, EN 61000-4-12): ±1 kVp ±0.5 kVp
  • Ring Wave (IEC 61000-4-12, EN 61000-4-12): ±2 kVp ±1 kVp
