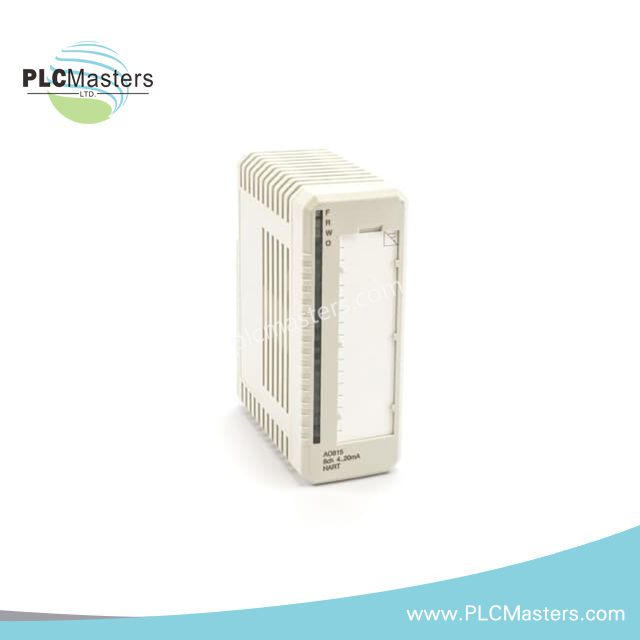

Módulo de saída analógica ABB AO815

Visão geral

O AO815 é um módulo de saída analógica de 8 canais, concebido para fornecer sinais analógicos unipolares fiáveis ​​para sistemas de automação industrial. Com características como o autodiagnóstico cíclico, a funcionalidade de passagem HART e um design mecânico robusto, garante um elevado desempenho em ambientes exigentes.

Especificações principais

• Número do artigo: 3BSE052605R1
• Especificação do sinal: 4–20 mA
• Número de canais: 8
• Suporte HART: Sim (apenas comunicação ponto a ponto)
• SOE (Sequência de Eventos): Não
• Redundância : Não
• Alta integridade : Não
• Segurança intrínseca : Não
• Mecânica: S800

Dados técnicos detalhados

• Resolução: 12 bits
• Isolamento de canais: Groupwise isolado do solo
• Abaixo/acima da faixa: -12,5% / +15%
• Carga de saída: máx. 750Ω
• Erro : Máx. 0,1%
• Desvio de temperatura: máx. 50 ppm/°C
• Filtro de entrada (tempo de subida de 0 a 90%): 23 ms (máx. 4 mA), 12,5 ms
• Tempo de ciclo de atualização: 10 ms
• Limitação de corrente: saída à prova de curto-circuito e com limitação de corrente
• Comprimento Máx. do Cabo de Campo: 600 metros (656 jardas)
• Tensão de isolamento nominal : 50 V
• Tensão de teste dielétrico: 500 V CA
• Dissipação de energia: 3,5 W (típico)
• Consumo de corrente (5 V): Máx. 125 mA
• Consumo de corrente (24 V): Máx. 165 mA (externo)

Características de diagnóstico

• LEDs frontais: Falha (F), Funcionamento (R), Aviso (W), Estado de saída (O)
• Supervisão :
  • Erro do módulo: Potência de saída baixa, falha no transístor de saída
  • Erro de canal: Circuito aberto (para correntes >1 mA)
• Indicação de status:
  • Erro de módulo
  • Aviso de módulo
  • Erro de canal

Normas Ambientais e de Certificação

• Marca CE : Sim
• Segurança Elétrica: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
• Local perigoso:
  • C1 Divisão 2 cULus
  • C1 Zona 2 cULus
  • Zona ATEX 2
• Certificação Marítima: BV, DNV, LR
• Temperatura operacional: 0 a +55°C (32 a +131°F)
• Temperatura de armazenamento: -40 a +70°C (-40 a +158°F)
• Grau de poluição: 2 (IEC 60664-1)
• Proteção contra corrosão: ISA-S71.04: G3
• Umidade: 5 a 95% (sem condensação)
• Classe de proteção: IP20 (IEC 60529)
• Condições Mecânicas de Operação: IEC/EN 61131-2
• Conformidade EMC: EN 61000-6-4, EN 61000-6-2
• Categorias de sobretensão: IEC/EN 60664-1, EN 50178
• RoHS: Em conformidade (DIRECTIVA/2011/65/UE)
• REEE: Em conformidade (DIRETIVA/2012/19/UE)

Dimensões mecânicas

• Largura : 45 mm (1,77”)
• Profundidade: 102 mm (4,01"), 111 mm (4,37" incluindo conector)
• Altura : 119 mm (4,7”)
• Peso: 0,21 kg (0,46 lbs.)
