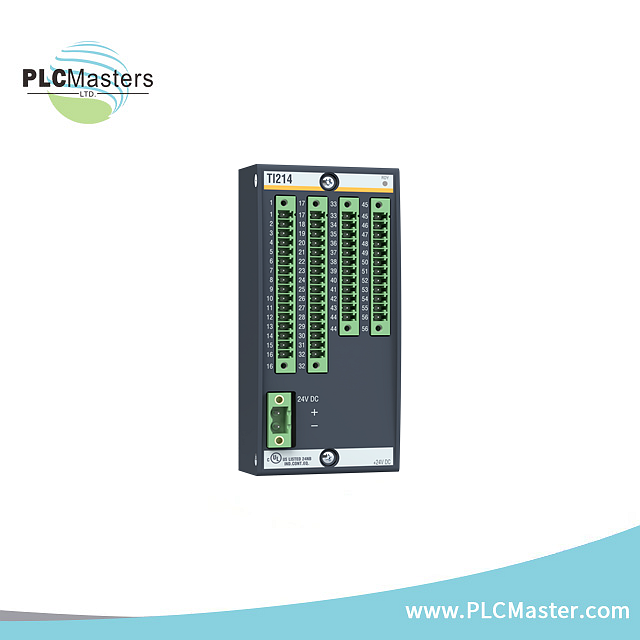

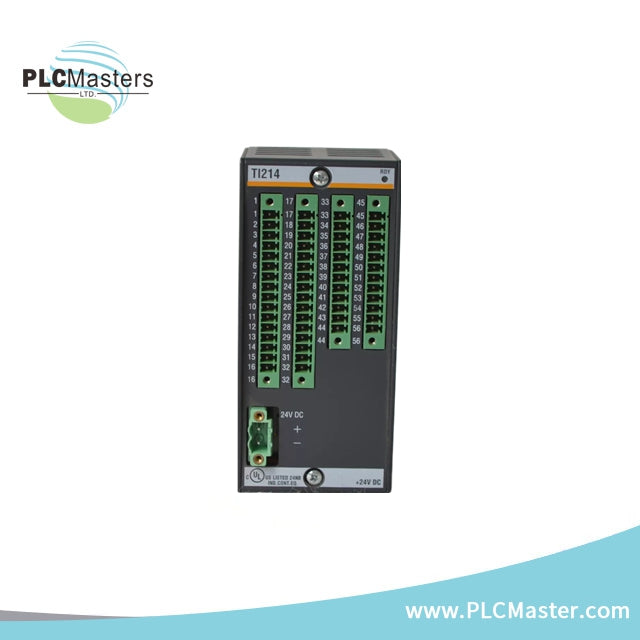

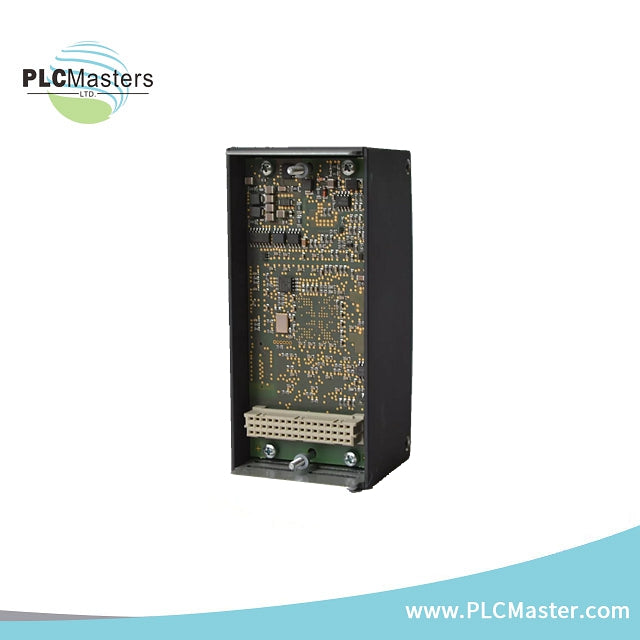

Módulo de Entrada de Temperatura Bachmann TI214

Visão geral:

• O Bachmann TI214 é um módulo de entrada de temperatura de alto desempenho para automação industrial.
• Fornece uma interface confiável e precisa entre uma ampla gama de sensores de temperatura e um sistema de controle.

Especificações técnicas:

• Canais de Entrada:

  • Quantidade: 14
  • Tipo de conexão: tecnologia Pt100/Pt1000 de 3 ou 2 fios
  • Tipos de sensores: Termopares J ou K (isolados ou não isolados, DIN IEC584)
  • Faixa de Temperatura: Pt100/Pt1000 -100 a +800 °C; Termopares J/K: -30 a +1000 °C

• Filtro de Entrada:

  • Filtro passa-baixo: 1ª ordem, frequência de corte (3 dB): 17 kHz

• Corrente Constante:

  • Sensor Pt: 2 mA (Pt100), 200 µA (Pt1000)

• Resolução Digital:

  • Resolução: 14 bits (representação de 16 bits com média do valor medido)
  • Valor LSB: 0,055 K (Pt100/Pt1000); 0,062 K (termopares J/K)

• Precisão Base:

  • Pt100/Pt1000: 0,1% da faixa de medição a 25 °C
  • Termopares J/K: 0,15% da faixa de medição a 25 °C

• Tempo de Conversão:

  • Média: 80 ms com média de 16 vezes, 320 ms com média de 64 vezes
  • Sem média: 1 ms

• Linearização de Termopares:

  • Polinômio: De acordo com IEC60584 parte 1 (sensores tipos J ou K)

• Deteção de Erros:

  • Quebra de fio

• Fonte de energia:

  • Faixa de Tensão: 18 a 34 VDC
  • Consumo de corrente: Normalmente 160 mA a +24 VCC
  • Proteção contra polaridade reversa: sim

• Condições ambientais:

  • Temperatura de Operação: -30 a +60 °C
  • Operação com umidade relativa: 5 a 95% sem condensação
  • Temperatura de armazenamento: -40 a +85 °C
  • Armazenamento de umidade relativa: 5 a 95% com condensação
  • Grau de poluição: 2 (sem condensação; conforme IEC 60664-1)
