Módulo de CPU GE Fanuc IC695CPU310 RX3i PACSystems

Visão geral

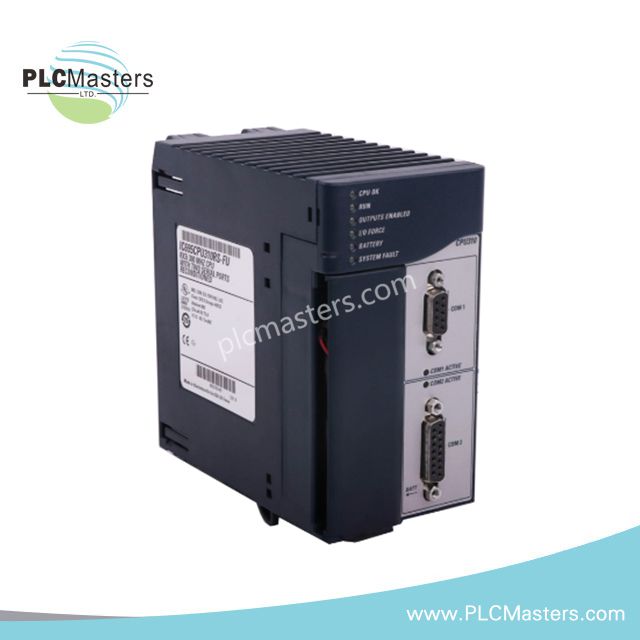

O GE Fanuc IC695CPU310 é uma Unidade Central de Processamento (CPU) projetada para a série RX3i PACSystems. Oferece processamento de alta velocidade, capacidades de comunicação avançadas e opções de programação flexíveis para aplicações de automação industrial.

Especificações Técnicas

• Número do modelo: IC695CPU310

• Tipo: Unidade Central de Processamento (UCP)

• Fabricante: GE Fanuc

• Processador: Intel Celeron (Pentium III), 300 MHz

• Memória:

• 10 MB de RAM

• Armazenamento Flash de 10 MB

• Interfaces de Comunicação:

• portas seriais RS-232 e RS-485

• Suporta os protocolos Modbus RTU Slave, SNP e I/O Seriais

Linguagens de Programação

• Diagrama de escada

• Texto estruturado

• Diagrama de Blocos de Função

Compatibilidade do Backplane

• RX3i PCI

• GE Fanuc Série 90-30 barramento serial

Capacidade do programa

• Máximo de Blocos de Programa: 512 blocos

• Tamanho máximo por bloco: 128 KB

Requisitos de energia

• +3.3 VDC: 1.25 Amperes nominais

• +5 VDC: 1,0 Amperes nominais

Condições de Operação

• Temperatura: 0 a 60°C (32°F a 140°F)

• Bateria: Retenção de memória (consulte o Manual de Referência do CPU PACSystems, GFK-2222)

Desempenho

• Ponto Flutuante: Suportado

• Velocidade de Execução Boolean: 0,195 ms por 1000 contactos/solenoides Boolean (típico)

• Relógio de Hora do Dia: Desvio máximo de 2 segundos por dia

• Precisão do Relógio de Tempo Decorrido: 0,01% máximo

Apoio à Comunicação

• Comunicações Embutidas: RS-232, RS-485

• Protocolos Seriais Suportados: Modbus RTU Slave, SNP, I/O Seriais

Compatibilidade de Backplane e PCI

• Suporte a bus de backplane duplo: RX3i PCI e serial estilo 90-30

• Compatibilidade PCI: Cumpre o padrão PCI 2.2
