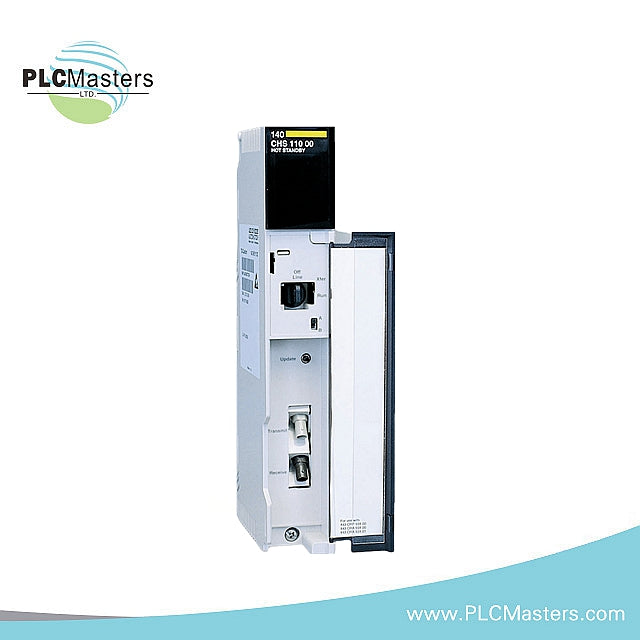

Módulo de espera quente Schneider 140CHS11000

Visão geral

O Schneider 140CHS11000 é um módulo Hot Standby projetado para a plataforma de automação Modicon Quantum. Ele garante a operação contínua do sistema, fornecendo redundância e comutação contínua em caso de falha do módulo primário.

Especificações técnicas

• Fabricante: Schneider Electric

• Número do produto: 140CHS11000

• Tipo: Módulo Hot Standby

• Compatibilidade de software:

  • Versão do conceito: ≥ V2.0
  • ProWORX 32 NxT Versão: V2.0

• Compatibilidade do produto:

  • 140CPU legado com linguagem LL984
  • Todos 140CPU43412A/534 com linguagem IEC

• Tipo de entrada/saída: Série 800 Sy/Max (somente E/S remota) Quantum

• Taxa de transmissão: 10 Mbit/s

• Meio de transmissão: Fibra óptica (3 m)

• Tempo de comutação: 13 a 48 ms

• Conexão elétrica:

  • Receptor de fibra óptica: 1 conector RJ45
  • Transmissor de fibra óptica: 1 conector RJ45

• Sinalização local:

  • LED (âmbar): Módulo em standby
  • LED (verde): Comunicação com módulo de E/S
  • LED (verde): Processo de controle
  • LED (verde): Módulo pronto
  • LED (vermelho): Erro de comunicação

• Requisito de corrente do barramento: 700 mA

• Formato do módulo: Padrão

• Peso líquido: 1,06 kg (2,32 lbs)

• Resistência ambiental:

  • Imunidade RFI: 27 a 1000 MHz, 10 V/m (IEC 60801-3)
  • Descarga eletrostática: contato de 4 kV, ar de 8 kV

• Faixa de temperatura operacional: 0°C a 60°C (32°F a 140°F)

• Faixa de temperatura de armazenamento: -40°C a 85°C (-40°F a 185°F)

• Umidade relativa: 95% sem condensação

• Altitude operacional: ≤ 5000 m
