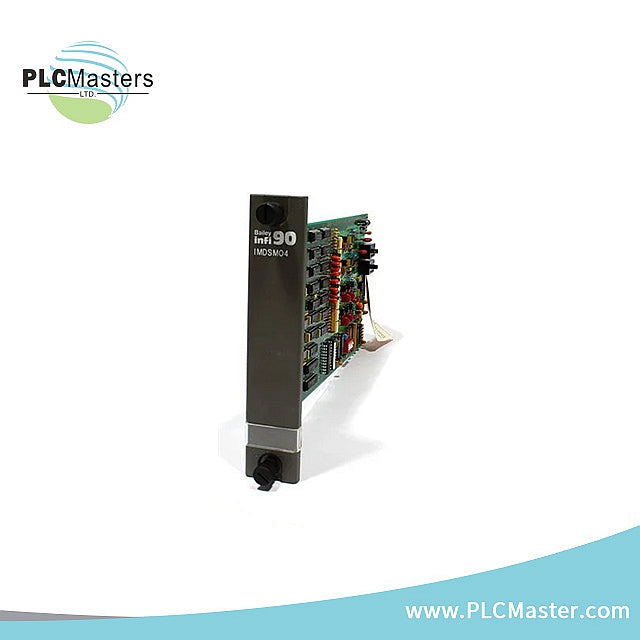

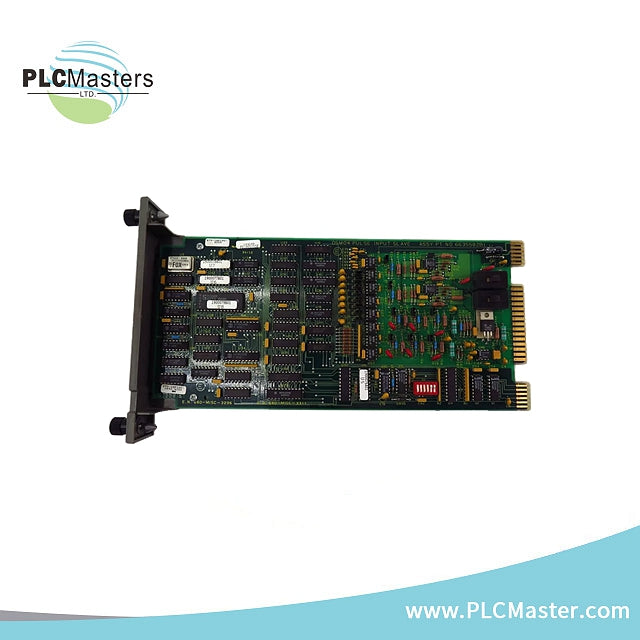

Módulo esclavo de entrada de pulsos ABB IMDSM04

Módulo esclavo de entrada de pulsos ABB IMDSM04

  • 1000 En stock
  • Manufacturer: ABB

  • Product No.: IMDSM04

  • Condition: En stock

  • Product Type: Módulo esclavo de entrada de pulsos

  • Product Origin: Sweden

  • Payment:T/T, Western Union

  • Weight: 476g

  • Shipping port: Xiamen

  • Warranty: 12 months

{"id":41415564197978,"title":"Default Title","option1":"Default Title","option2":null,"option3":null,"sku":"IMDSM04","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Módulo esclavo de entrada de pulsos ABB IMDSM04","public_title":null,"options":["Default Title"],"price":28500,"weight":476,"compare_at_price":54900,"inventory_management":"shopify","barcode":"Sweden","requires_selling_plan":false,"selling_plan_allocations":[]}

Descripción

Descripción general

  • Módulo esclavo de entrada de pulsos ABB IMDSM04
  • Adecuado para monitorear varios tipos de señales de pulso
  • Compatible con el sistema Infi 90 de ABB

Especificaciones técnicas

  • Fuente de alimentación

    • Voltajes:
      • Alimentación lógica de ±5 VCC ±5 %
      • Alimentación de E/S de ±24 VCC +12 %, -10 %
    • Consumo actual:
      • 5 VCC: 1,4 amperios típico, 1,5 amperios máximo
      • 24 VCC: 62 mA típico, 70 mA máximo
  • Entradas

    • Voltajes de entrada:
      • Rango 1, 5 VCC Suministro: 4,0 VCC a 6,0 VCC
      • Rango 2, 24 VCC Suministro: 21,6 VCC a 27,0 VCC
      • Rango 3, Preamplificadores: 50 mV (pico a pico) a 10 V (pico a pico)
    • Máx. Corriente de señal de entrada a máx. Voltaje de entrada:
      • Rango 1: 14,8 mA a 6 VCC
      • Rango 2: 8,4 mA a 24 VCC
      • Rango 3: 0,4 mA a 10 V (pico a pico)
    • Voltajes de entrada de lógica 1:
      • Rango 1: 4 VCC mínimo, 6 VCC máximo
      • Rango 2: 21,6 VCC mínimo, 27 VCC máximo
      • Rango 3: pico mínimo de 25,0 mV, máximo de pico de 5 V
    • Voltajes de entrada de lógica 0:
      • Rango 1: 0 V mínimo, 1,0 V máximo
      • Rango 2: 0 V mínimo, 2,0 V máximo
      • Rango 3: -5 V pico mínimo, -25,0 mV pico máximo
    • Tiempos de rebote:
      • Tiempo de encendido: 8,5 milisegundos (típico)
      • Tiempo de APAGADO: 8,5 milisegundos (típico)
    • Límite de frecuencia de la señal de entrada: Límite de frecuencia superior para usar el rebote: 40 Hz
    • Precisión del modo:
      • Totalizar: ±0 recuentos
      • Recuento de frecuencia: ±1 recuento
      • Determinación del período: ±1 recuento
    • Frecuencia de entrada máxima: 50 kHz (al 50% del ciclo de trabajo)
    • Precisión de la base de tiempo: ±0,033%
    • Voltaje de aislamiento: 150 V RMS de canal a canal, 350 V RMS de entradas a lógica
    • Resistencia a sobretensiones: Cumple con los requisitos del estándar 472-1974 de capacidad de sobretensiones del IEEE en todas las entradas antirrebote.
      • NOTA: Si se selecciona un preamplificador para un canal, el contador asociado con ese canal puede incrementarse durante el impulso de sobretensión.
  • Montaje

    • Utiliza 1 ranura en la unidad de montaje del módulo Infi 90
  • Ambiental

    • Interferencia electromagnética/de radiofrecuencia: No hay valores disponibles en este momento. Mantenga las puertas de los gabinetes cerradas. No utilice equipos de comunicación a menos de 2 metros del gabinete.
    • Temperatura ambiente: 0° a 70°C (32° a 158°F)
    • Humedad relativa: 5 % a 95 % hasta 55 °C (131 °F) (sin condensación), 5 % a 45 % a 70 °C (158 °F) (sin condensación)
    • Presión atmosférica: Nivel del mar a 3 km (1,86 millas)
