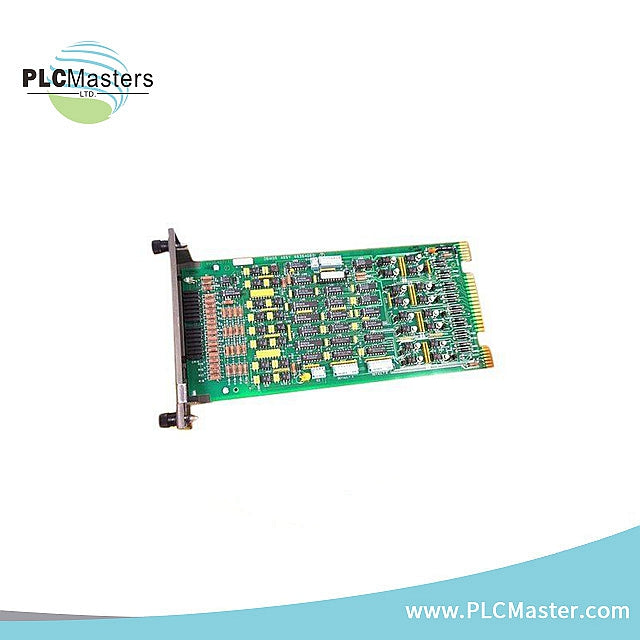

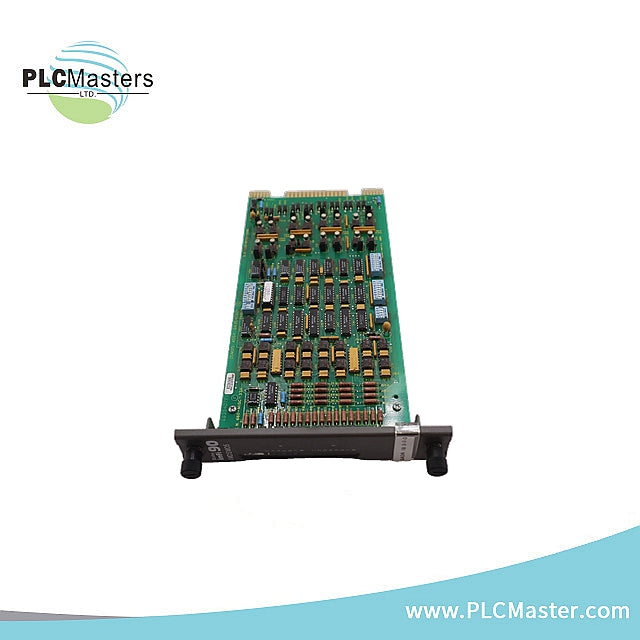

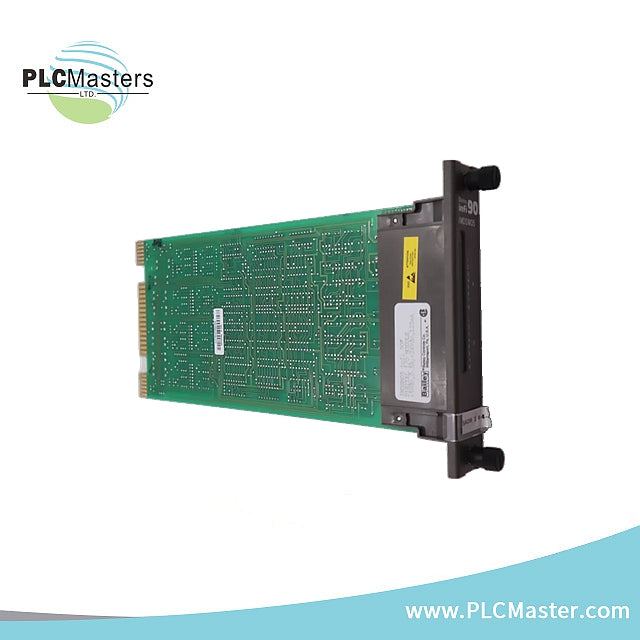

Módulo esclavo de E/S digitales ABB IMDSM05

Módulo esclavo de E/S digitales ABB IMDSM05

  • 1000 En stock
  • Manufacturer: ABB

  • Product No.: IMDSM05

  • Condition: En stock

  • Product Type: Módulo esclavo de E/S digital

  • Product Origin: Sweden

  • Payment:T/T, Western Union

  • Weight: 350g

  • Shipping port: Xiamen

  • Warranty: 12 months

{"id":41415727349850,"title":"Default Title","option1":"Default Title","option2":null,"option3":null,"sku":"IMDSM05","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Módulo esclavo de E\/S digitales ABB IMDSM05","public_title":null,"options":["Default Title"],"price":20500,"weight":350,"compare_at_price":46500,"inventory_management":"shopify","barcode":"Sweden","requires_selling_plan":false,"selling_plan_allocations":[]}

Descripción

Descripción general

  • Proporciona una combinación de canales de entrada y salida digitales.
  • Adecuado para monitorear y controlar diversos procesos.
  • Diseñado para usar con el sistema Infi 90 de ABB

Especificaciones técnicas

Fuente de alimentación

  • Voltajes:
    • Suministro lógico: ± 5 VCC ± 5%
    • Suministro de E/S: ± 24 VCC, 21,6 VCC a 27,0 VCC
  • Consumo actual:
    • 5 VCC: 757 mA típico, 867 mA máximo
    • 24 VCC: 4,6 vatios (lógica), 5,0 vatios (E/S)

Entradas

  • Lógica de 24 V:
    • Voltaje de entrada de alto nivel: 4,0 voltios mínimo
    • Voltaje de entrada de bajo nivel: 16,5 voltios máximo
    • Corriente de entrada de bajo nivel: -11,8 mA máximo

Salidas

  • Lógica de 24 V:
    • Voltaje de salida de bajo nivel: 2,0 V máximo
    • Corriente de salida de alto nivel: 120 mA
    • Corriente disipadora: 10 V típica (corriente disipadora = 120 mA)

Tiempos de retardo de propagación

  • Aporte:
    • Bajo a alto: 50 µs. típico
    • De mayor a menor: 25 µs. típico
  • Producción:
    • Bajo a Alto: 25 µseg. típico
    • De mayor a menor: 100 µs. típico

Voltaje de aislamiento

  • Canal a Canal: 150 V RMS
  • Canal a Lógica: 150 V RMS

Resistencia a sobretensiones

  • Cumple con los requisitos del estándar de capacidad IEEE 472-1974, en canales de entrada y salida

Tamaños máximos de cables

  • Desde el cableado de campo hasta NTDI01: 12 AWG

Especificaciones ambientales

  • Temperatura ambiente: 0°C a 70°C (32°F a 158°F)
  • Humedad relativa:
    • 0% a 95% hasta 55°C (131°F) (sin condensación)
    • 0% a 45% a 70°C (158°F) (sin condensación)
  • Presión atmosférica: Nivel del mar a 3 km (1,86 millas)
  • Calidad del aire: No corrosivo

Montaje

  • Utiliza 1 ranura en la unidad de montaje del módulo Infi 90
