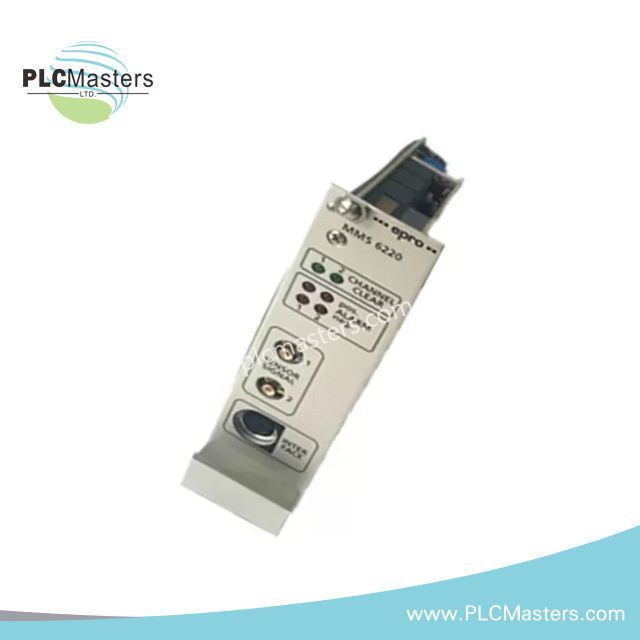

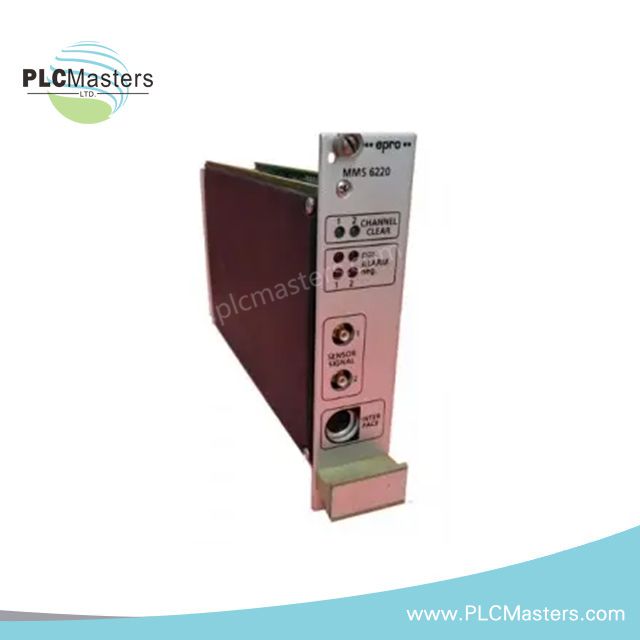

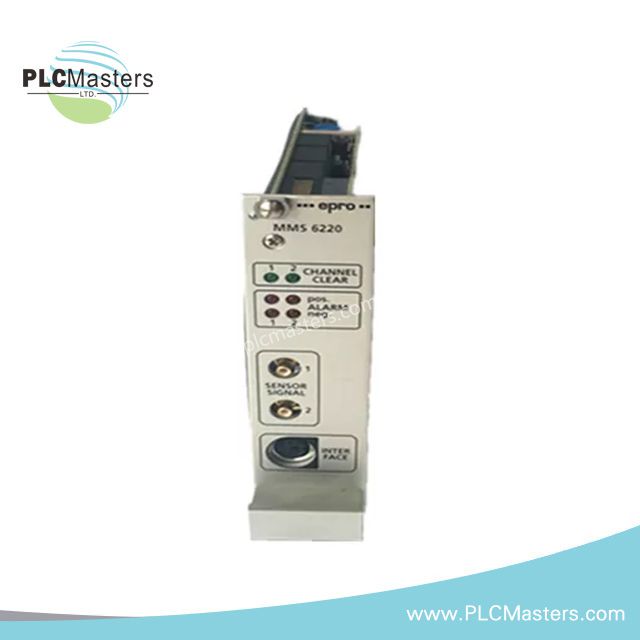

Emerson EPRO MMS6220 MMS 6220 Monitor de excentricidad de doble canal

Descripción general

El Emerson EPRO MMS6220 es un monitor de excentricidad de doble canal diseñado para el monitoreo continuo y preciso de maquinaria rotativa. Es parte del sistema de monitoreo de máquinas MMS 6000 y utiliza sensores de corrientes parásitas para medir la vibración relativa del eje radial. Esto permite la adquisición de datos en tiempo real, el análisis de tendencias y la generación de alarmas, lo que lo hace ideal para monitorear equipos críticos como turbinas, compresores, ventiladores y centrífugas.

Especificaciones técnicas

Supervisión de límites:

• Valores límite ajustables: Cuatro valores límite ajustables independientemente por canal.
• Función de desactivación de alarma: las alarmas se pueden desactivar mediante la función de bloqueo del monitor, mensajes de error o una señal externa.
• Tiempo de retardo: Tiempo de retardo configurable de 60 segundos después de la configuración y 60 segundos antes de habilitar la alarma.
• Resolución: 1‰ de desviación de escala completa (d.e.c.).

Opciones de salida:

• Salidas de optoacoplador:

  • Voltaje máximo (Umax): 48 V CC
  • Corriente máxima (Imax): 100 mA

• Salida actual (por canal):

  • Rango Nominal: 0/4…20 mA
  • Precisión: ±1% de f.s.d.
  • Tiempo de asentamiento: 0-10 segundos, ajustable
  • Resistencia de carga: ≤ 500 ohmios

• Salida de voltaje (por canal):

  • Rango Nominal: 0-10 V
  • Precisión: ±1% de f.s.d.
  • Resistencia de carga: ≥ 10 kOhm

• Salida de voltaje (proporcional a la señal del sensor):

  • Rango nominal: 0-10 V CC
  • Precisión: ±1% de f.s.d.
  • Resolución: 12 bits

Activación y medición:

• Requisito de señal clave: se requiere una revolución completa del eje para medir la excentricidad. Para procesar la señal clave se necesitan una marca de activación en el eje, el sensor (p. ej., PR 6423/.. con CON 011) y el módulo MMS 6310.

Supervisión de monitores/sensores:

• Supervisión de señal: monitorea las señales del sensor, el cableado entre el sensor y el monitor, el voltaje de suministro del sistema y garantiza la configuración y los parámetros adecuados.
• Indicadores de Error: Los errores se muestran a través de LEDs en la parte frontal del módulo, incluyendo LEDs verdes para "Canal Libre" y LEDs rojos para alarmas.

Comunicación y configuración:

• Interfaz RS232: Disponible para configuración e intercambio de datos con el monitor a través de una toma de diodo mini DIN.

Elementos operativos:

• Salidas de señal de sensor: Dos salidas de señal de sensor independientes por canal, accesibles a través de enchufes SMB.
• Indicadores LED: LED verdes para "Borrar canal", LED rojos para alarmas previas y principales, intermitentes durante retrasos y encendidos permanentemente durante estados de peligro.

Manejo de módulos:

• Asa: Para insertar, retirar y etiquetar fácilmente el monitor.

Especificaciones ambientales y físicas:

• Temperatura de operación: 0°C a 60°C (32°F a 140°F)
• Humedad: 5% a 95% sin condensación
• Dimensiones: Tamaño de módulo estándar para una fácil integración en los sistemas de control
• Montaje: montaje en riel DIN o en panel
